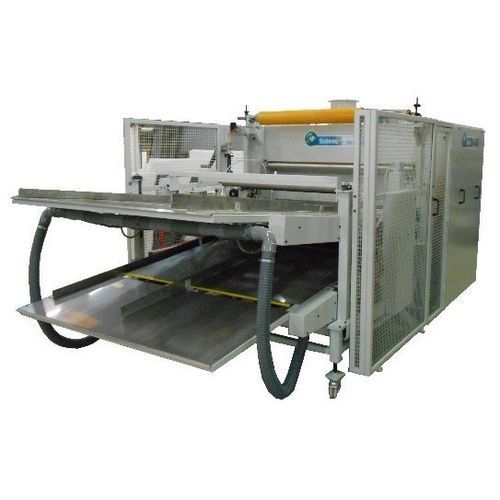

Ламинационная машина горячим тиснением

рулон-к-рулонуавтоматизированнаяс ручным управлением

Обзор
Разработана и изготовлена компанией SUTEAU-ANVER. Эта машина предназначена для термосварки (сплавления одной стороны каждой плиты) двух ПЭ-плит. Другие термопласты по запросу. Подача и выгрузка плит могут быть ручными или выполнены автоматическими системами по опции.

Технические данные плит PE
Ширина: 400 мм – 1 500 мм
Длина: 600 мм – 2 600 мм
Толщина на входе: 10 мм – 290 мм
Толщина на выходе: 20 мм – 300 мм

Технические характеристики
Каркас
Трубчатый окрашенный сварной каркас на регулируемых опорах.

Нижняя входная плита
Нижняя плита из перфорированного листа; угол вручную регулируется от 0° до -10°. Два боковых направляющих вручную регулируются для адаптации к различной ширине плит.

Верхняя входная плита
Верхняя плита из перфорированного листа; высота вручную регулируется для учета различных толщин плит. Два боковых направляющих вручную регулируются.

Нагревательная насадка
Нагревательная насадка закреплена на конце верхней плиты (вход каландра) для плавления материала перед сваркой. Температура насадки регулируется с пульта от 50 до 250 °C (другие диапазоны по запросу). Высота насадки регулируется вручную.

Каландр
Состоит из 8 моторизованных валов (4 верхних и 4 нижних), приводимых в действие мотор-редуктором. Зазор валов регулируется вручную (нижние валы неподвижны, верхние регулируемые). Длина приемного стола (выход): 2,5 м.

Управление / рабочие данные (как указано)
Скорость продвижения: регулируется от 1 до 10 м/мин (в других спецификациях указано 3–15 м/мин регулируется потенциометром).
Температура на выходе насадки: регулируется от 50 до 250 °C (другие диапазоны по запросу).
Толщина ламинирования: регулируется от 20 до 300 мм.
Высота верхней входной плиты: ручная регулировка.
Угол верхней входной плиты: ручная регулировка 15°–20°.
Угол нижней входной плиты: ручная регулировка 0° до -10°.
Электропитание: 400 В трехфазное + N + PE, 50 Гц.
Пневмосеть: сухой воздух 6 бар.

Опции

• Размотчик клеящей ленты с тормозом
• Автоматическая система подачи листов
• Работа с рулонами
• Продольная резка
• Поперечная резка
• Намотчик
• Станция укладки листов (стекер)

Характеристики / технические данные

• Производитель: SUTEAU-ANVER
• Применение: Термическое соединение двух ПЭ-плит (сплавление одной стороны каждой плиты)
• Диапазон ширины плит: 400 мм – 1 500 мм
• Диапазон длины плит: 600 мм – 2 600 мм
• Диапазон толщины на входе: 10 мм – 290 мм
• Диапазон толщины на выходе: 20 мм – 300 мм
• Регулируемая толщина ламинирования: 20 мм – 300 мм
• Количество моторизованных валов: 8 (4 верхних, 4 нижних) приводятся мотор-редуктором
• Управление скоростью валов: регулировка потенциометром (3–15 м/мин или 1–10 м/мин в разных документах)
• Диапазон температуры насадки: 50–250 °C
• Насадка: закреплена на конце верхней плиты; ручная регулировка высоты
• Верхняя входная плита: перфорированный лист, высота регулируемая, боковые направляющие регулируемые, угол 15°–20°
• Нижняя входная плита: перфорированный лист, угол регулируемый 0° до -10°, боковые направляющие регулируемые
• Длина приемного стола (выход): 2,5 м
• Электропитание: 400 В трехфазное + N + PE, 50 Гц
• Пневмосеть: сухой воздух 6 бар
• Другие материалы и диапазоны температур доступны по запросу
