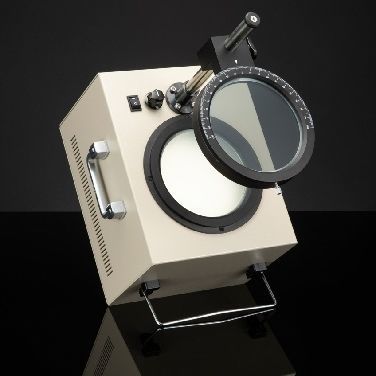

Тестер оптические качества TS-13N

для оптических линздля использования в фармацевтикедля электронной промышленности

Обзор
TS-13N проверяет оптические напряжения и штрихи в прозрачных материалах, таких как стекло и пластики. Он выявляет остаточные напряжения и неоднородности показателя преломления, которые могут приводить к хрупкости, изгибам или трещинам в готовых деталях, что важно для контроля качества процессов отжига и формовки.

Функции и методика проверки
Аппарат оснащён поворотной рамкой с делениями от 0° до 100°; 0° соответствует эталонному состоянию без напряжений, а наиболее интенсивные цвета напряжения обычно проявляются около 90°. На шкале устанавливается допустимый предел качества: если цвета напряжения видны при значении ниже этого предела, отжиг считается недостаточным. Видимость и интенсивность цветов могут варьироваться в зависимости от материала и толщины образца.

Примечания по отжигу
Отжиг — это процесс нагрева до заданной температуры, выдержки и последующего медленного охлаждения. Правильный отжиг снимает остаточные напряжения, улучшает обрабатываемость и снижает вероятность трещин или деформаций. Недостаточный отжиг обычно вызывает оптические напряжения и штрихи, обнаруживаемые этим прибором.

Изображения и образцы
Примеры изображений демонстрируют типичные эффекты, такие как рисунки текучести смолы и штрихи в стекле, что служит визуальной ссылкой при проверке.

Области применения

• Контроль качества после отжига флаконов и ампул
• Проверка стеклянных компонентов для рентгеновского и визуального оборудования
• Верификация поляризаторов и оптических элементов в лазерном и фотоническом производстве

Технические характеристики

• P/N: TS-13N
• Описание: Оптический тестер напряжений
• Размеры: 235 x 235 x 400 mm
• Тип окуляра: одиночный
• Питание: AC 100–220 V
• Источник света: белый светодиод с контроллером
• Увеличение: n/a
• Цена: по запросу (RFQ)
