Микрометр светодиод TS-HM series

многофункциональныйнониусныйручной

Обзор продукта

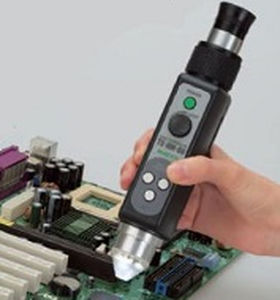

Серия ручных микрометров TS-HM с интегрированной LED-подсветкой представляет собой компактный измерительный микроскоп для точного визуального контроля и прямых измерений малых деталей. Применим для проверки печатных плат, электронных компонентов, обработанных металлических деталей и печатных символов; обеспечивает портативную работу без кабелей для использования на месте и на рабочем столе.

Ключевые особенности

• Встроенная конструкция: интегрированная LED-подсветка и внутренняя батарея для беспроводной работы.
• Прямое изображение: оптика с крытым призматическим блоком (dach prism) обеспечивает прямое, не зеркально-инвертированное изображение для естественного наблюдения и удобного выравнивания.
• Многофункциональное LED-освещение: 9 белых светодиодов высокой яркости, разделённых на три группы, выбор последовательностей подсветки и регулировка яркости для улучшения контраста и восприятия глубины.
• Встроенная измерительная шкала: прецизионная шкала в окуляре позволяет производить визуальные измерения; разрешающая способность зависит от увеличения.
• Совместимость с камерами: опциональный адаптер TS-HM-USB для установки камер C-mount/CS-mount; совместимо с USB, NTSC, GigE и CameraLink. Поддерживаются адаптеры для смартфонов.
• Питание от батарей: работает от четырёх батареек AAA для портативных измерений.

Области применения

• Проверка печатных плат и электронных цепей
• Контроль пайки и микрокомпонентов
• Проверка печатных символов и этикеток
• Инспекция поверхностной обработки и обработанных деталей
• Контроль качества на месте и сервисная диагностика

Модификации и технические характеристики

• TS-HM-25 — Увеличение: 25x | E.F.V.: 7,2 мм | Минимальная шкала: 0,05 мм | Диапазон измерений: 5,0 мм
• TS-HM-60 — Увеличение: 60x | E.F.V.: 3,0 мм | Минимальная шкала: 0,02 мм | Диапазон измерений: 2,0 мм
• TS-HM-120 — Увеличение: 120x | E.F.V.: 1,8 мм | Минимальная шкала: 0,01 мм | Диапазон измерений: 1,0 мм

Дополнительные сведения
Окуляр содержит встроенную прецизионную шкалу, позволяющую выполнять измерения без внешних приспособлений. Дополнительные опции: адаптер для камер C/CS (серия TS-HM-USB) и кронштейны/штативы, совместимые с TS-P22Z для стационарного монтажа.

Технические характеристики

• Бренд: SUGITOH CO., LTD.
• Семейство / серия: TS-HM series
• Варианты увеличения: 25x, 60x, 120x
• Эффективное поле зрения (E.F.V.): 7,2 мм (25x), 3,0 мм (60x), 1,8 мм (120x)
• Минимальная шкала (разрешение): 0,05 мм (25x), 0,02 мм (60x), 0,01 мм (120x)
• Диапазон измерений: 5,0 мм (25x), 2,0 мм (60x), 1,0 мм (120x)
• Освещение: 9 высокоярких белых светодиодов, трёхступенчатая последовательность подсветки, регулируемая яркость
• Питание: встроенная батарейная система, питание от четырёх батареек AAA
• Оптика: крытый призматический блок (dach prism) для прямого, неинвертированного изображения
• Совместимость с камерами: камеры C/CS mount; рекомендованный размер матрицы 2/3" или больше; опциональный адаптер TS-HM-USB
• Типичные применения: проверка PCB, контроль пайки/соединений, проверка символов/этикеток, инспекция поверхностей, QC на месте
