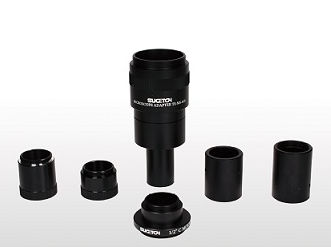

Механический адаптер для камеры TS-MS-01 series

USBмодульный

Обзор продукта
Этот адаптер позволяет присоединять CCD- и цифровые камеры к различным типам микроскопов. Разработанный с использованием надежных японских оптических технологий, TS-MS-01 корректирует аберрации и обеспечивает четкое изображение по всему полю зрения.

Ключевые особенности

• Оптическая конструкция высокой производительности: корректирует хроматические аберрации, кривизну поля и искажения (конструкция линз: 5 групп, 8 элементов).
• Позволяет получать четкие, не искаженные изображения по всему полю.
• Возможна установка микрометрической шкалы (Ø19 мм, толщина 1 мм) (шкала не включена).
• Широкая совместимость с микроскопами: бинокулярная труба Ø23,2 мм (биологические/металловедческие), бинокулярный корпус для стереомикроскопов Ø30 мм и C-mount корпус.
• Совместим с камерами C-mount для захвата в реальном времени; захват с USB-камерами возможен при наличии подходящей камеры.
• Точная регулировка размера изображения для адаптации к разным моделям камер и для незначительного изменения увеличения.

Данные продукта
P/N | Описание | Комплект поставки | Вес (г) | Цена (JPY, без НДС)
TS-MS-01 | Базовый комплект адаптера для микроскопа | Адаптер для микроскопа; Адаптер для 1/2" CCD-камеры; Преобразователь для C-mount корпуса; Преобразователь для 30 мм корпуса объектива; Шестигранный ключ (1,27); Отвертка шлицевая (2,4); Коробка хранения; Руководство | 542.8 | 58 500
TS-MS-01A | Адаптер для цифровой зеркальной камеры (требует TS-MS-01) | Продается как аксессуар для TS-MS-01 | 77.2 | 20 000
TS-MS-01B | Вариофокальный зум-адаптер для C-mount камеры (требует TS-MS-01) | Требует TS-MS-01 | - | Скоро в продаже
TS-MS-01-SET1 | Базовый комплект TS-MS-01 + TS-MS-01A | TS-MS-01 + TS-MS-01A | 620 | 78 500

Технические характеристики адаптера для микроскопа
Конструкция линз | Оптическое увеличение | F.L. | NA | Плоскостность | Страна происхождения
5G8E | 1,9X | 92,53 mm | 0,025 mm | Плоскостность: более 90%* | Япония
*Означает, что можно сфокусировать более 90% изображения.

Примечания по использованию / Доп. информация
Показаны примеры установки зеркальной камеры и схема установки CCD-камеры. Изображения продукта демонстрируют конфигурации с установленной камерой и примерные снимки. Доступны специализированные аксессуары и адаптеры крепления камеры (варианты T-mount для разных байонетов) для подключения различных систем камер; эти адаптеры предназначены для использования с системой TS-MS-01 и не являются автономными продуктами.

Технические характеристики

• Модель / Серия: серия TS-MS-01 (TS-MS-01, TS-MS-01A, TS-MS-01B, TS-MS-01-SET1)
• Конструкция линз: 5 групп, 8 элементов (5G8E)
• Оптическое увеличение: 1,9X
• Фокусное расстояние (F.L.): 92,53 mm
• NA / спецификация апертуры: 0,025 mm
• Плоскостность: более 90%
• Страна происхождения: Япония
• Комплект поставки (TS-MS-01): адаптер для 1/2" CCD-камеры; преобразователи для C-mount и 30 мм корпуса; шестигранный ключ (1,27); отвертка шлицевая (2,4); коробка хранения; руководство
• Вес (TS-MS-01): 542,8 g
• Цена (TS-MS-01, без НДС): 58 500 JPY
