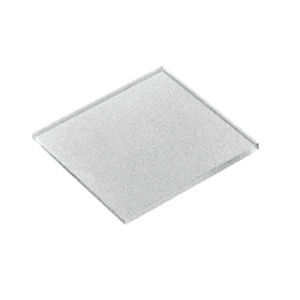

Оптический фильтр с полосой пропускания TS-0801R series

видимого светаинфракрасная резкане определено

Описание продукта
Холодные фильтры отражают инфракрасное излучение (тепло) и пропускают видимый свет. Стандартный материал подложки — стекло B270. Дополнительные теплоотражающие/поглощающие свойства можно получить с помощью покрытий.

Применение

• Источники света для проекторов
• Источники света для ламп с оптоволоконной передачей
• LED-источники света для оптоволоконного освещения

Технические характеристики

• Материал: B270
• Показатель преломления: 1,523 / nd
• Фаски: все кромки или все гребневые линии с фаской
• Проектная длина волны: 400–700 нм
• Угол падения для расчёта: θ = 0°
• Внешний размер (квадрат): 30×30 до 100×100 мм
• Допуск по толщине: ±0,2 мм
• Допуск по внешнему размеру: ±0,3 мм
• Параллельность: в пределах 5 угловых минут (5')
• Качество поверхности: MIL 60-40

Доступные модели (примеры)

• TS-0801R — Размер: 30×30 мм; TC: 2.0; Материал: B270; Цена (без НДС): 13 000 JPY; Цена (с НДС): 14 300 JPY
• TS-0801R1 — Размер: 50×50 мм; TC: 2.0; Материал: B270; Цена (без НДС): 14 000 JPY; Цена (с НДС): 15 400 JPY
• TS-0801R2 — Размер: 100×100 мм; TC: 2.0; Материал: B270; Цена (без НДС): 47 000 JPY; Цена (с НДС): 51 700 JPY

Примечания
Количество на складе ограничено. Максимальный срок поставки при отсутствии на складе: 45 дней.
