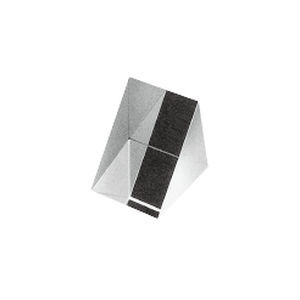

Треугольная призма TS-07 series

из стекла BK7

Обзор продукта
Оптические прямоугольные призмы (90°) серии TS-0700P. Призмы меняют ориентацию изображения слева/справа и отклоняют падающий свет на 90°; при наличии крышечных (roof) поверхностей наблюдается горизонтальное разворачивание изображения на 180°. Стандартные изделия поставляются без покрытия; на запрос доступны антиотражающие и металлические покрытия.

Применения

• Бинокли и оптические видоискатели
• Окуляры и оптические тракты в микроскопах
• Боковое наблюдение, инспекция и системы освещения
• Интеграция в зоне объективов камер и световодов/оптоволокон

Дополнительная информация
Если призма размещается в фокусирующем пучке, положение фокуса смещается примерно на 1/3 размера призмы для материала BK7. Использование призмы в трактах изображения может увеличить сферическую аберрацию и кривизну поля; учитывать это при оптическом проектировании.

Технические характеристики

• Материал: BK-7 / S.F.S.
• Показатель преломления (стандартные значения): BK-7: 1.51680 (nd), 1.51872 (ne); S.F.S.: 1.4585 (nd), 1.4681 (ne)
• Проектная длина волны: 587.6 нм (d-линия)
• Допуски:
  • Угол: ±3'
  • Пирамидальная погрешность: ±3'
  • Плоскостность поверхности: λ/4
  • Качество поверхности: MIL60-40

Стандартный прайс-лист (цены без НДС)

• TS-0700P | 2×2×2 мм | BK-7 | 6 000
• TS-0701P | 3×3×3 мм | BK-7 | 5 000 (по заказу при отсутствии на складе)
• TS-0702P | 5×5×5 мм | BK-7 | 3 300
• TS-0703P | 10×10×10 мм | BK-7 | 3 000
• TS-0704P | 13×13×13 мм | BK-7 | 4 000 (по заказу при отсутствии на складе)
• TS-0705P | 15×15×15 мм | BK-7 | 4 500
• TS-0706P | 17×17×17 мм | BK-7 | 3 500 (по заказу при отсутствии на складе)
• TS-0707P | 20×20×20 мм | BK-7 | 5 500
• TS-0708P | 22×22×22 мм | BK-7 | 5 500
• TS-0709P | 25×25×25 мм | BK-7 | 6 000
• TS-0710P | 30×30×30 мм | BK-7 | 8 500
• TS-0711P | 35×35×35 мм | BK-7 | 22 000
• TS-0712P1 | 40×40×40 мм | BK-7 | 24 000

Варианты покрытия (примеры, цены без НДС)

• TS-0702PAL | 5×5×5 мм | BK-7 | 7 000 | Покрытие AL+SiO
• TS-0703PAL | 10×10×10 мм | BK-7 | 6 500 | Покрытие AL+SiO
• TS-0705PAL | 15×15×15 мм | BK-7 | 7 000 | Покрытие AL+SiO
• TS-0707PAL | 20×20×20 мм | BK-7 | 8 000 | Покрытие AL+SiO
• TS-0709PAL | 25×25×25 мм | BK-7 | 8 500 | Покрытие AL+SiO

Срок поставки
Товары, как правило, имеются на складе. В случае отсутствия на складе максимальный срок поставки — 45 дней.
