Лучерасщепитель оптические TS-07 series

диэлектрическийкубическийс частичным отражением

Обзор

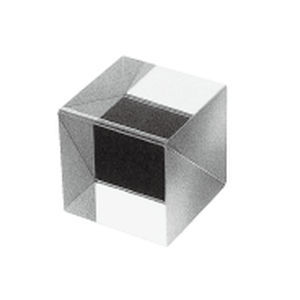

Кубический делитель пучка серии TS передаёт и отражает падающий полихроматический свет под углом θ = 45° с приблизительным соотношением 50:50 в видимом диапазоне (400–700 нм). Четыре внешние полированные поверхности имеют антиотражающее покрытие. По запросу возможна изготовление нестандартных размеров и диапазонов длин волн.

Применения

• Одновременное наблюдение и фотосъёмка с использованием двух выходных ветвей под 90°; оптические приборы и лабораторные установки, требующие равного разделения луча

Технические характеристики

• Материал: BK-7
• Показатель преломления: 1,51680 (nd)
• Диапазон длин волн: 400–700 нм
• Пропускание / Отражение: 50 : 50
• Фаска: все окружности или линии ребер с фаской; наклонная поверхность с диэлектрическим многослойным покрытием
• Внешние поверхности: оптически отполированы и покрыты антиотражающим слоем

Допуски

• Допуск диаметра: ±0,2 мм
• Допуск угла: ±3 минуты (3')
• Аберрация волнового фронта (P‑V): Передаваемый: λ/4, Отражённый: λ/2 (рабочая область: в пределах 85% включая центр)
• Качество поверхности: MIL‑60‑40

Линейка изделий

• TS-0715P / 5×5×5 mm / BK-7 / 10.000 / 11.000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12.500 / 13.750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15.000 / 16.500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24.000 / 26.400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24.000 / 26.400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18.000 / 19.800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20.000 / 22.000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25.000 / 27.500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40.000 / 44.000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40.000 / 44.000 / *

Технические параметры

• Материал: BK-7
• Показатель преломления: 1,51680 (nd)
• Длина волны: 400–700 нм
• Пропускание / Отражение: 50:50
• Фаски и покрытия: фаски по окружности или ребрам; наклонная поверхность с диэлектрическим многослойным покрытием; внешние поверхности с антиотражающим покрытием
• Допуски: диаметр ±0,2 мм; угол ±3'
• Аберрация волнового фронта: T: λ/4, R: λ/2 (в пределах 85% рабочей области)
• Качество поверхности: MIL‑60‑40
