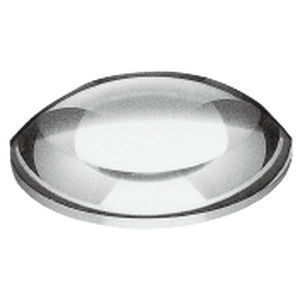

Плоско-выпуклая линза TS-02 series

простаяиз стекла BK7из оптического стекла

Обзор продукта
Плано-выпуклые линзы имеют положительное фокусное расстояние и применяются для увеличения изображения, фокусировки и коллимации в оптических системах с бесконечной связью. Обычно свет вводят с выпуклой стороны для уменьшения сферической аберрации; плоская сторона формирует сфокусированный луч. Стандартные изделия поставляются без покрытия; антибликовые (AR) и другие покрытия доступны по запросу.

Применения

• Увеличение изображения в оптических узлах
• Коллимация лазерных или светодиодных пучков
• Фокусировка в системах визуализации и освещения (бесконечная конъюгация)

Характеристики (кратко)
Материал: B270 / BK-7 / F2
Показатель преломления (nd / ne): B270 1.5230/1.5251, BK-7 1.51680/1.51872, F2 1.62004/1.62408
Рабочая длина волны: 587.6 нм (d-линия)
Фаски / защитные фаски: Dia.3–5: 0.1 мм; Dia.10–100: 0.2 мм
Стандартные значения.

Допуски (кратко)
Диаметр: +0 мм / -0,1 мм
Допуск по центральной толщине: ±0,2 мм
Допуск по фокусному расстоянию: ±2%
Децентровка: within 3 minutes (3')
Качество поверхности: MIL60-40

Линейка (примеры)

• TS-0259S — Dia.3 мм, F.L. 10 мм, Tc 2,00 мм, материал B270
• TS-0265S — Dia.10 мм, F.L. 30 мм, Tc 2,50 мм, материал BK-7
• TS-0294S — Dia.30 мм, F.L. 30 мм, Tc 10,00 мм, материал F2
• TS-0304S — Dia.30 мм, F.L. 300 мм, Tc 3,50 мм, материал BK-7
• TS-0436S — Dia.100 мм, F.L. 1000 мм, Tc 6,00 мм, материал BK-7

Характеристики / Технические данные

• Доступные материалы: B270, BK-7, F2
• Показатели преломления (стандарт): B270 nd=1.5230 / ne=1.5251; BK-7 nd=1.51680 / ne=1.51872; F2 nd=1.62004 / ne=1.62408
• Рабочая длина волны: 587.6 нм (d-линия)
• Фаски: Dia.3–5: 0.1 мм; Dia.10–100: 0.2 мм
• Допуск по диаметру: +0 мм / -0,1 мм
• Допуск по центральной толщине: ±0,2 мм
• Допуск по фокусному расстоянию: ±2%
• Децентровка: within 3 minutes (3')
• Качество поверхности: MIL60-40
• Стандартные изделия без покрытия; антибликовые и другие покрытия доступны по запросу
• Некоторые крупные размеры или специальные изделия могут изготавливаться по заказу или зависеть от наличия на складе
