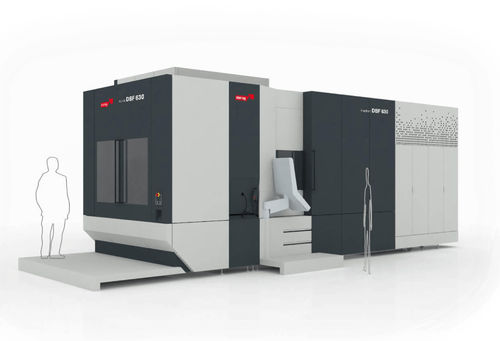

Обрабатывающий центр ЧПУ 5 осей Heckert DBF series 6 осейвертикальныйс поворотным столом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей, 6 осей
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Передний конец шпинделя
- HSK-100-A
- Применение
- для сверления
- Другие характеристики
- фрезеровщик, с высокой производительностью, высокая жесткость, с автоматической погрузкой/разгрузкой
- Ход Х
1 070 mm, 1 320 mm, 1 450 mm
(42 in, 52 in, 57 in)- Ход Y
870 mm, 1 070 mm, 1 100 mm
(34 in, 42 in, 43 in)- Ход Z
1 200 mm, 1 300 mm
(47 in, 51 in)- Скорость вращения
1 200 rpm, 3 500 rpm
(7 540 rad.min-1, 21 991 rad.min-1)- Мощность
45 kW
(61,18 hp)- Скорость подачи по оси X
40 000 mm/min
(26 in/s)- Скорость подачи по оси Y
40 000 mm/min
(26 in/s)- Скорость подачи по оси Z
60 000 mm/min
(39 in/s)- Грузоподъемность стола
1 000 kg, 1 200 kg, 1 500 kg, 2 000 kg
(2 205 lb, 2 646 lb, 3 307 lb, 4 409 lb)- Вес инструментов (макс)
25 kg
(55,1 lb)- Габаритная длина
8 100 mm, 8 500 mm
(318,9 in, 334,6 in)- Габаритная ширина
4 940 mm, 4 950 mm, 5 105 mm
(194,5 in, 194,9 in, 201 in)
Описание
Благодаря встроенной шпиндельной бабке DBF комплексное производство в процессах точения, сверления и фрезерования может быть реализовано на одном рабочем месте.
Радиальная траектория перемещения суппорта +/- 35 мм
крутящий момент 1 700 Нм
Макс. частота вращения при токарной обработке 1 200 об/мин
Макс. скорость при сверлении/фрезеровании 3 500 об/мин
мощность привода 45 кВт
возможный вес инструмента 25 кг при токарной обработке
Управление ЧПУ
Siemens Sinumerik 840 D sL
FANUC 31i
Держатель заготовки
гидравлический зажимной узел
Максимальная точность для паллет станка
Индивидуально адаптируемый
Устройство смены поддонов
Настройка во время обработки
Автоматические загрузочные двери (опция)
Магазины для инструментов
Доступны цепные и башенные магазины
До 450 инструментов
Индивидуальная конфигурация
Эргономичная загрузка и выгрузка
340 мм макс. диаметр инструмента
800 мм макс. длина инструмента
Колонна
Термосимметричная конструкция
Высокий уровень жесткости
Прямой отвод стружки, даже при сухой обработке
Токарная обработка
Поворотный стол с ЧПУ со скоростью 500 об/мин
Обнаружение дисбаланса
---
