Система управления SDC2 позволяет приводить в действие пьезокаскады SmarAct Piezo подобно шаговому двигателю.
Система шагового управления SDC2 - это низкоуровневая система управления, которая позволяет управлять нашими пьезокаскадами подобно шаговому двигателю, но с очень высоким разрешением. Стандартными входами контроллера SDC2 являются сигналы шага и направления. Таким образом, вы можете воспользоваться преимуществами ступеней SmarAct, внеся лишь незначительные изменения в вашу собственную среду управления. Для каждого шага выполняется управляемое по замкнутому циклу приращение положения в заданном направлении. Для передачи положения на контроллер шагового двигателя SDC2 поддерживает обратную связь по квадратурному сигналу. Контроллеры этой линейки доступны в виде модулей, монтируемых в стойку, настольных корпусов или в виде одноплатных контроллеров OEM для интеграции в существующую электронику.
Совместимые этапы - этапы SmarAct с приводами stick-slip
Каналы - 2 канала на модуль контроллера
Поддержка датчиков - L, S
Обратная связь по положению - Квадратурная обратная связь (A, B, индекс), предел (+/-), дом, цель достигнута
Сценический интерфейс - 1x DSUB 15 на канал
Интерфейс ПК - STEP / DIR 5 В TTL или открытый коллектор

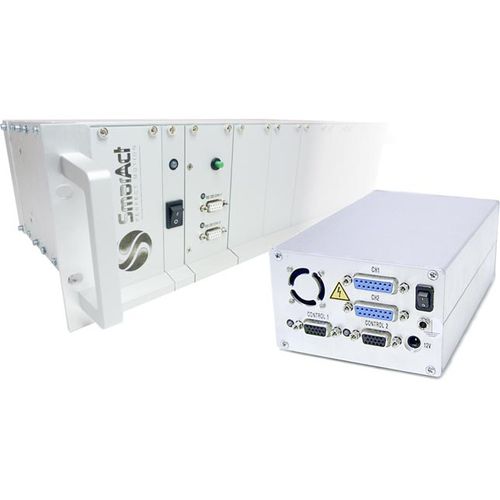

Корпус - единая плата управления (-OEM), настольный (-TAB), 19'' стоечный модуль (2-12 каналов, -MOD)
Программное обеспечение и драйверы - Программа конфигурации SDC2 для Windows
---
