Глушитель для пневматического цилиндра SEB series

воздушныйдля сжатого воздухадля автоматической системы

Описание модели

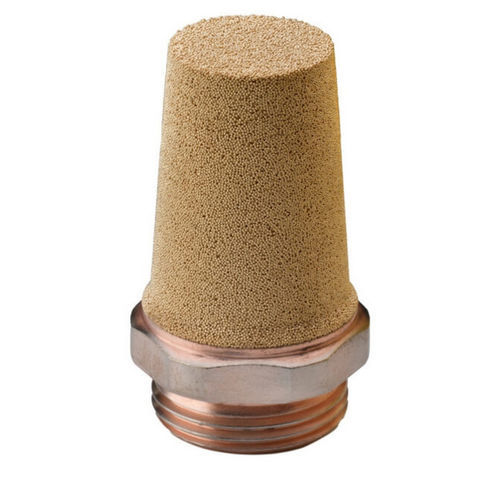

Глушитель SEB из спечённой сферической бронзы, конический корпус на шестигранной базе из стали с медным покрытием, изготовитель Sinterfiltri.

Ключевые характеристики

• Состав фильтрующего элемента: 89% медь, 11% олово (спечённая сферическая бронза)
• Порог фильтрации: от 5 µ до 120 µ
• Точность изготовления: ± 3%
• Основание: шестигранное
• Материал соединения: сталь с медным покрытием
• Резьба: GAS-BSP ref. UNI EN ISO 228-1:2003 (артикулы с кодом M имеют метрическую резьбу)

Таблица размеров (единицы в мм)
Codice | Articolo | A | Diam | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2.80 | 4.50 | 5.50 | 3.50 | 4.00 | 17.00 | 7.00
1012 | SEB 1/8 | 1/8" | 7.00 | 8.50 | 10.50 | 4.50 | 3.80 | 21.00 | 12.00
1013 | SEB 1/4 | 1/4" | 9.50 | 11.00 | 12.50 | 6.00 | 4.50 | 27.00 | 15.00
1014 | SEB 3/8 | 3/8" | 12.00 | 14.00 | 17.00 | 7.00 | 5.40 | 35.00 | 19.00
1015 | SEB 1/2 | 1/2" | 15.50 | 17.00 | 20.50 | 8.00 | 6.00 | 41.50 | 23.00
1016 | SEB 3/4 | 3/4" | 19.50 | 21.00 | 26.50 | 9.00 | 7.50 | 54.00 | 30.00
1017 | SEB 1 | 1" | 26.00 | 26.50 | 33.00 | 11.00 | 9.00 | 66.00 | 36.00

Уровни шума (6 BAR)

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

Уровни шума (4 BAR)

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

Описание
Фильтры-глушители SEB от Sinterfiltri изготовлены из спечённой сферической бронзовой сплавы (89% медь, 11% олово). Пористая структура обеспечивает фильтрацию газов и жидкостей, а коническая конструкция глушителя снижает шум и вибрации, вызванные потоком. Размеры указаны в миллиметрах; допуски по измерениям согласно EN-22768 / ISO-2768-c (измерение ch +0 / -0.10 мм).

Применение

• Системы промышленной автоматизации с использованием сжатого воздуха
• Применения в условиях вакуума
• Специальные применения по запросу
• Выпуски воздуха, клапаны и пневматические цилиндры
• Другие применения по запросу

Технические характеристики

• Серия / Модель: SEB
• Материал фильтрующего элемента: спечённая сферическая бронза (89% медь, 11% олово)
• Порог фильтрации: 5 µ – 120 µ
• Точность изготовления: ± 3%
• Основание: шестигранное
• Материал соединения: сталь с медным покрытием
• Стандарт резьбы: GAS-BSP ref. UNI EN ISO 228-1:2003 (M-кодированные позиции имеют метрическую резьбу)
• Таблица размеров приведена выше
• Уровни шума указаны при 6 BAR и 4 BAR для каждой величины
• Произведено в Италии (завод Турин)
• SCIP number: 7e27207e-6252-47d9-8d4f-9ec741c7f047
