Акселерометр 1 ось 2210 series

MEMS

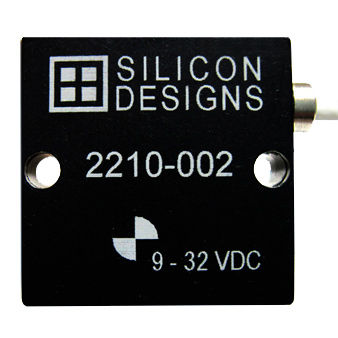

ОПИСАНИЕ Модуль акселерометра модели 2210 совмещает интегрированный акселерометр модели 1210L с высоким приводом, низкой буферностью импеданса для измеряя ускорения в рекламе/промышленных средах. Он портняжничан для нул к применениям измерительного оборудования частоты средства. Анодированный алюминиевый случай загерметизированная эпоксидная смола и легко установлен через 2 винта #4 (или M3). Обеспечены, что уменьшает бортовая регулировка влияния изменения подачи напряжения. Она относительно нечувствительна к изменениям и градиентам температуры. Экран кабеля электрически соединен к случаю пока земной провод (GND) изолирован от случая. Опционный начальный лист тарировки (2210-CAL) и периодический проверять тарировки также имеющиеся. ДЕЯТЕЛЬНОСТЬ Модуль акселерометра модели 2210 производит 2 выхода аналоговая напряжение, который меняют с ускорением как показано в диаграмме на следующей странице. Чувствительная ось перпендикулярна к дну пакета, при положительное ускорение определенное как усилие нажимая на дне пакета. Выходы сигнала полно дифференциальны о напряжении тока единого режима приблизительно 2.5 вольтов. Коэффициент эффекта масштаба выхода независим от подачи напряжения +9 до +32 вольтов. На zero ускорении напряжение тока выхода дифференциальное номинально 0 вольтов DC; на ускорении ± полномасштабном напряжение тока выхода дифференциальное DC вольтов ±4 соответственно. ПРИМЕНЕНИЯ • Контроль и анализ вибрации • Управление машины • Режимный анализ • Робототехника • Испытание аварии • Instrumentatio
