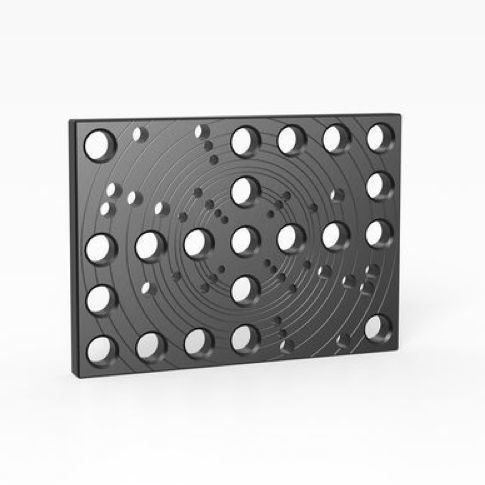

Квадратная фиксирующая пластина 2-280221.P

установленная на фланце

длина (a)350 мм ширина (b)250 мм Толщина материала (d)25 мм вес14 кг Крепежная плита для фланцев 350 присоединяется к элементам Siegmund (напр. к угольникам) при помощи зажимных болтов. Фланцы могут быть размещены на зажимной пластине при помощи фиксирующих болтов. Большие возможности открываются благодаря 28 мм отверстиям, которые позволяют закреплять различные элементы. Дополнительная номинальная ширина по запросу. Комплект включает: 2x фиксирующих болта Ø 13,8 2x фиксирующих болта Ø 17,8 2x фиксирующих болта Ø 21,8 Для использования зажимных плит в 16 системе требуются такие соединительные элементы, как соединительный болт (Арт. 000562), комбинированный болт (Арт. 000520) или переходная втулка (Арт. 000546). Для использования зажимных плит в 22 системе требуются такие соединительные элементы, как соединительный болт (Арт. 028022), комбинированный болт (Арт. 002822) или переходная втулка (Арт. 000544). ‐ для фланцев DIN 2633, номинальная ширина DN 15 - DN 200
