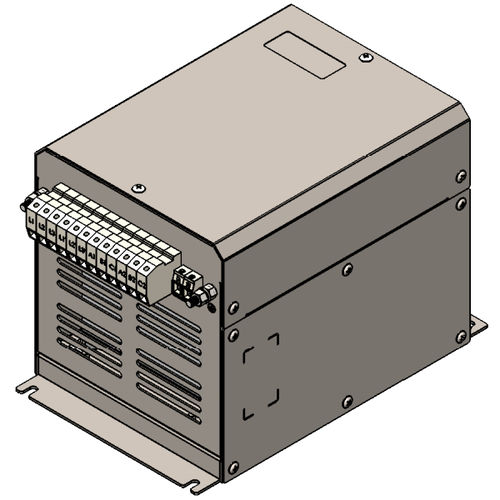

Электронный фильтр с полосой пропускания

пассивного типагармониктрехфазовый

Пассивный фильтр гармоник DAQI® специально разработан для снижения гармонических токов, создаваемых нелинейными нагрузками. В настоящее время он выпускается мощностью от 1,5 до 250 кВт и улучшает качество электроэнергии за счет одновременного снижения гармоник и повышения истинного коэффициента мощности. Усовершенствованная конструкция DAQI ® PHF обеспечивает превосходные характеристики по сравнению с традиционными фильтрами гармоник, снижая искажения гармонического тока на 80% (обычно до 5% или менее при полной нагрузке), корректируя истинный коэффициент мощности до более 95% и удовлетворяя требованиям IEEE 519 по гармоникам при работе в пределах расчетных параметров. DAQI ® PHF состоит из реакторов и конденсаторов, расположенных по схеме LCL и предназначенных для снижения широкого спектра гармоник, связанных с частотно-регулируемыми приводами и другими трехфазными выпрямителями. Совместимая конструкция с драйверами Danfoss серии VLT®. IEEE 519 IEC61000-3-2 (до 16 А) IEC61000-3-12 (от 16 до 75 А) IEC61000-3-4 (свыше 75 A) Thdi THDi98,5% (100% нагрузка);
