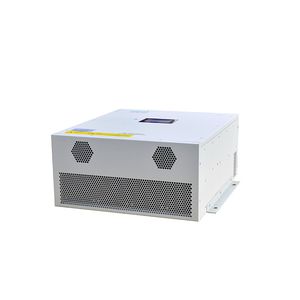

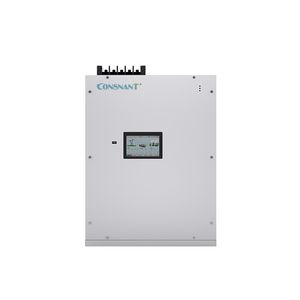

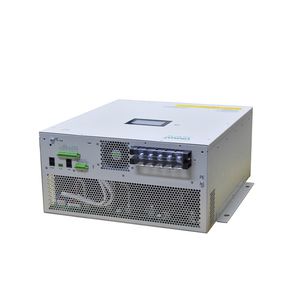

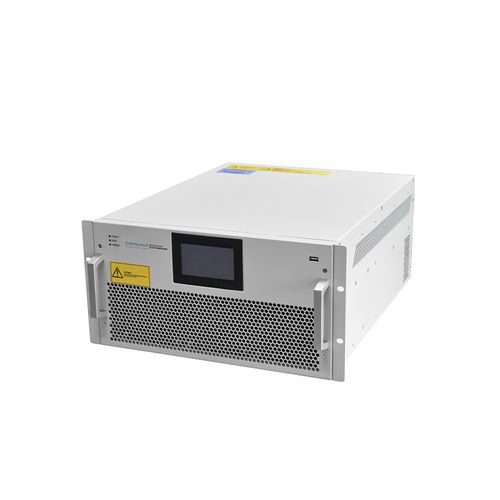

Электронный фильтр с полосой пропускания APF-100A-3P4W-RM

активного типамощность

APF (Active Power Filter) — это новое мощное электронное устройство фильтрации гармоник, основанное на инверторе источника напряжения, который динамически генерирует обратный гармонический ток за счет обнаружения в реальном времени форм сигналов тока нагрузки для достижения отфильтрованной (смещенной) гармоники, системы динамической компенсации реактивной мощности, колебаний напряжения. , подавление резонанса, улучшение коэффициента мощности и другие функции. Модуль APF генерирует ШИМ-сигнал внутренних IGBT посредством вычислений DSP. Он имеет полную функцию защиты и стабильную работу. Выходные характеристики системы не изменяются, нет опасности усиления гармоник, быстрый отклик, широкий диапазон фильтров, высокая эффективность фильтрации, малый размер и малый вес. Он стал важным средством подавления гармоник и компенсации реактивной мощности. Принципы работы: 1. Внешний трансформатор тока (CT) может определять ток нагрузки в реальном времени. 2. Внутренний DSP рассчитывает и анализирует реактивную мощность системы. 3. Управляйте ШИМ для отправки сигнала на IGBT для генерации тока компенсации реактивной мощности для мощности. факторная компенсация. Типичное применение: • Коммерческие здания APF (трехфазные четырехпроводные изделия) • Нагрузка АПФ промышленного типа большой мощности (трехфазные трехпроводные изделия) • Комната IDC для телекоммуникаций • Системы ИБП • Центральная система кондиционирования воздуха • Жилой дом • Муниципальные объекты • Электрифицированные железные дороги и городские железнодорожные перевозки • Нефтехимическая и газовая промышленность • Энергетика • Металлургическая промышленность ·Угольная промышленность
