Система управления влажности FRS-A

для измеренийдля дозированиядля измерения температуры

Обзор
FRS-A — автоматическое устройство предварительного увлажнения отработанного песка, применяемое сразу после разделения отливки и песка для предотвращения высыхания формовочного материала и оптимизации дальнейшей обработки.

Принцип работы и конструктивные замечания
Вода вводится дозированно в падающий поток песка, как правило через форсунки, установленные над точками перегрузки ленточного конвейера. После увлажнения требуется тщательное перемешивание для равномерного распределения влаги и охлаждения. Перемешивание возможно простыми механическими средствами или электроприводными лопастными мешалками, ленточными смесителями и т.п.

Установка / Типичные компоненты

• Распылительные форсунки над точками перегрузки конвейера (ввод воды в падающий поток песка)

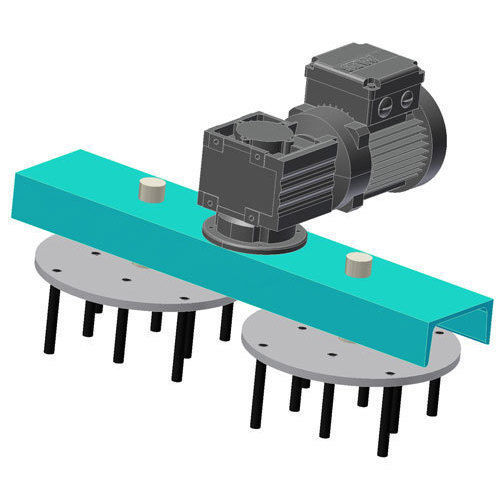

• Электроприводные лопастные мешалки или ленточные смесители для послеувлажняющей гомогенизации
• Грабли/скребки для механического перераспределения
• Интеграция с ленточными весами и системами дозирования

Адаптация и проектирование
Позиционирование форсунок, выбор типа смесителя и схема увлажнения разрабатываются индивидуально под конфигурацию и требования конкретного участка.

Связанные измерения / варианты датчиков

• Ёмкостный сенсор SC 7100 (клиновидный профиль) для контроля уровня/влажности
• Pt100 датчики температуры: TF 6 - 100 и TF 6 - 200

Документы
Доступны информационные брошюры и техническая документация по FRS-A и связанным решениям с ленточными весами.

Характеристики / Технические спецификации

• Модель: FRS-A
• Назначение: предварительное увлажнение отработанного песка сразу после отделения отливки
• Способ ввода воды: форсунки над пунктами перегрузки, ввод в падающий поток песка
• Рекомендация по перемешиванию: тщательное перемешивание после увлажнения (мешалки, ленточные смесители, смешивание при падении на следующий конвейер)
• Типичное дополнительное оборудование: грабли, интеграция с ленточной весовой системой, датчики (SC 7100, Pt100 TF 6)
• Адаптация к участку: график и конфигурация системы разрабатываются под требования предприятия
