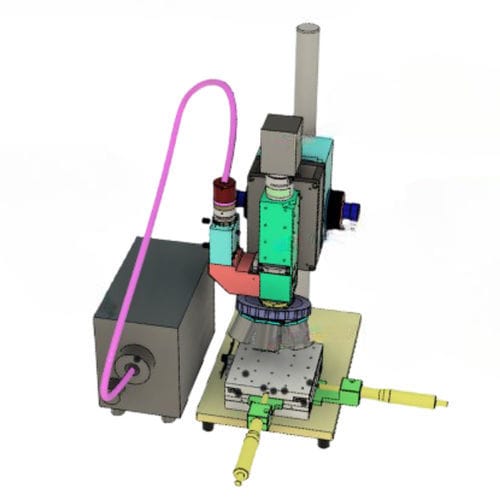

Цифровая камера SDV series

сканирования области2Dдля микроскопов

Обзор
Камера использует датчики Sony InGaAs (SONY IMX990 / SONY IMX991), представленные в мае 2020 г., и обеспечивает чувствительность от видимого диапазона до SWIR (400 nm–1700 nm). Предназначена для промышленных SWIR-приложений, таких как инспекция узоров на тыльной стороне кремниевых пластин и IR-микроскопия.

USB3 тип (кратко)
Модель: SDV-990A-USB3 / SDV-991A-USB3
Датчик: SONY IMX990 / SONY IMX991
Разрешение: 1280(H) x 1024(V) / 640(H) x 512(V)
Размер пикселя: 5 µm x 5 µm
Область сканирования: 6,4 mm x 5,12 mm (Диагональ = 8,2 mm) / 3,2 mm x 2,56 mm (Диагональ = 4,1 mm)
Интерфейс: USB3.0
Затвор: Глобальный затвор
Диапазон длин волн: 400 nm – 1700 nm
Частота кадров: 12-bit (до 72 fps для IMX990; до 137 fps для IMX991)
SNR: 51 dB
Питание: Вход DC 12V
Крепление объектива: C-байонет
Рабочая температура: 10 – 40 °C
Температура хранения: 0 – 60 °C
Габариты: 71,6 (Ш) x 61,5 (В) x 78,0 (Г) mm (без выступающих частей)

Camera Link тип (кратко)
Модель: SDV-990A-CL / SDV-991A-CL
Датчик: SONY IMX990 / SONY IMX991
Разрешение: 1280(H) x 1024(V) / 640(H) x 512(V)
Размер пикселя: 5 µm x 5 µm
Область сканирования: 6,4 mm x 5,12 mm (Диагональ = 8,2 mm) / 3,2 mm x 2,56 mm (Диагональ = 4,1 mm)
Интерфейс: Camera Link
Выходной разъем: SDR26pin
Затвор: Глобальный затвор
Диапазон длин волн: 400 nm – 1700 nm
Время экспозиции: 20,3 µs – 2 s
Частота кадров: 12-bit (до 72 fps для IMX990; до 137 fps для IMX991)
SNR: 51 dB
Питание: Вход DC 12V
Крепление объектива: C-байонет
Рабочая температура: 10 – 40 °C
Температура хранения: 0 – 60 °C
Габариты: 71,6 (Ш) x 61,5 (В) x 78,0 (Г) mm (без выступающих частей)

График и примеры использования
На странице продукта представлен график относительной квантовой эффективности в зависимости от длины волны для датчиков IMX990/IMX991. Типичные случаи использования: IR-микроскопия и съемка тыльной стороны кремниевых пластин при различных условиях освещения.

Характеристики / технические спецификации

• Типы датчиков: SONY IMX990 (1,3MP) и SONY IMX991 (0,32MP)
• Технология датчика: InGaAs (чувствительность к SWIR)
• Диапазон чувствительности по длине волны: 400 nm – 1700 nm
• Разрешения: 1280 x 1024 (IMX990), 640 x 512 (IMX991)
• Размер пикселя: 5 µm x 5 µm
• Области сканирования: 6,4 mm x 5,12 mm (IMX990), 3,2 mm x 2,56 mm (IMX991)
• Интерфейсы: USB3.0 (SDV-990A-USB3 / SDV-991A-USB3) и Camera Link (SDV-990A-CL / SDV-991A-CL)
• Выходной разъем (Camera Link): SDR26pin
• Затвор: Система глобального затвора
• Частота кадров / глубина: 12-bit; до 72 fps (IMX990) и до 137 fps (IMX991)
• SNR: 51 dB
• Время экспозиции (Camera Link): 20,3 µs – 2 s
• Питание: Входное напряжение DC 12V
• Крепление объектива: C-байонет
• Рабочая температура: 10 – 40 °C
• Температура хранения: 0 – 60 °C
• Габариты: 71,6 (Ш) x 61,5 (В) x 78,0 (Г) mm (без выступающих частей)
• Основное примерное применение: Инспекция узоров тыльной стороны кремниевых пластин; IR-микроскопия и другие задачи SWIR-изображений
