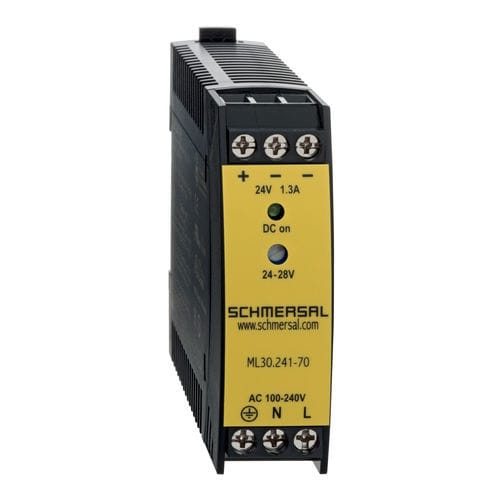

Источник электропитания на DIN-рейке ML30.241-70

AC/DCс одним выходоммонофазовый

Характеристики продукта

• Однофазный блок питания для DIN-рейки с широким диапазоном входного напряжения AC (100–240 VAC)
• Регулируемый DC-выход 24–28 V (фронтальный потенциометр регулирует 22–28 V)
• Выходная мощность 30 W, макс. выходной ток 1,3 A (24 V) / 1,1 A (28 V)
• КПД до 89,4% и интегрированная PFC-индуктивность
• Компактная ширина 22,5 mm для плотной установки
• Быстрый монтаж на DIN-рейку и подключение через винтовые клеммы

Данные для заказа
Описание типа продукта: ML30.241-70
Артикул (номер заказа): 103015923
EAN (европейский артикул): 4030661505275
Номер eCl@ss, версия 12.0: 27-04-07-01
Номер ETIM, версия 7.0: EC002540

Общие данные

• Стандарты: EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• Климатические воздействия: IEC 60068-2-30
• Брутто вес: 140 g

Общие данные - Особенности

• Интегрированная системная диагностика, статус: Да
• Количество светодиодов: 1

Механические данные

• Крепление: защелкивается на стандартные DIN-рейки в соответствии с IEC 60715

Механические данные - Техника подключения

• Тип электрического подключения: винтовые клеммы
• Сечение кабеля, минимальное: 0.5 mm²
• Сечение кабеля, максимальное: 6 mm²
• Крутящий момент затяжки зажимов: 1 Nm
• Допустимый тип кабеля: гибкий; одножильный жесткий

Механические данные - Размеры
Ширина: 22,5 mm
Высота: 75 mm
Глубина: 91 mm

Условия окружающей среды

• Степень защиты корпуса: IP20
• Температура окружающей среды (эксплуатация): -10 ... +70 °C
• Температура хранения и транспортировки: -40 ... +85 °C
• Устойчивость к вибрациям: 2 g
• Устойчивость к ударам: 30 g 6 ms, 20 g 11 ms (IEC 60068-2-27)
• Степень загрязнения: 2

Электрические данные

• Частотный диапазон: 50 Hz / 60 Hz
• Рабочее напряжение: 100 ... 240 VAC (-15 % / +10 %)
• Тип диапазона напряжения: AC
• Номинальное рабочее напряжение: 100 ... 240 VAC
• Рабочий ток: 0.3 mA / 0.54 mA
• Номинальное AC-напряжение для управляющих цепей, минимальное (50/60 Hz): 100 VAC
• Максимальное управляющее напряжение AC: 240 VAC
• Управляющее напряжение DC, минимальное: 110 VDC; максимальное: 300 VDC
• Выходное напряжение DC: 24 ... 28 VDC (фронтальный потенциометр регулирует 22–28 V)
• Максимальный выходной ток: 1.1 A / 28 VDC; 1.3 A / 24 VDC
• Максимальная выходная мощность: 30 W
• КПД: до 89,4%
• Интегрированная PFC-индуктивность

Краткое описание

• Компактный однофазный блок питания для DIN-рейки с широким входным диапазоном AC и регулируемым выходом DC
• Разработан для быстрого монтажа на DIN-рейку и компактных установок (ширина 22,5 mm)

Технические характеристики

• Модель: ML30.241-70
• Артикул: 103015923
• EAN: 4030661505275
• Входное напряжение: 100-240 VAC (-15% / +10%)
• Частота: 50 / 60 Hz
• Выходное напряжение: 24-28 VDC (регулируемое 22-28 V)
• Выходная мощность: 30 W
• Макс. выходной ток: 1,3 A (24 VDC) / 1,1 A (28 VDC)
• КПД: до 89,4%
• Размеры (Ш × В × Г): 22,5 mm × 75 mm × 91 mm
• Вес (брутто): 140 g
• Степень защиты: IP20
• Рабочая температура: -10 ... +70 °C
• Температура хранения: -40 ... +85 °C
• Крепление: DIN-рейка согласно IEC 60715
• Подключение: винтовые клеммы, 0,5 ... 6 mm²
• Степень загрязнения: 2
