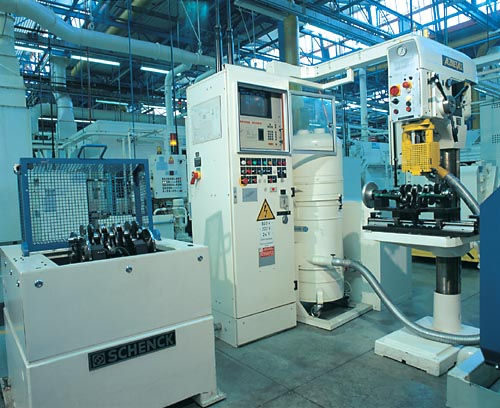

Горизонтальный стабилизатор EBTK series

динамическийдля коленчатого валауниверсальный

- Концепция универсального станка - Автоматическое измерение дисбаланса - Точное позиционирование при коррекции - Измерительный блок с микропроцессорным управлением Последовательность операций - Загрузите коленчатый вал в измерительную станцию вручную или с помощью подъемного устройства - Закройте защитный кожух. Автоматический запуск измерения и отображение измеренных значений. - Откройте защитный кожух и переместите коленчатый вал на коррекционный стенд. - Вставить коленчатый вал в позиционирующее устройство и соединить с угловым датчиком для дополнительной системы индексации или с устройством для стопорных штифтов - Просверлите одно за другим коррекционные отверстия, соответствующие индикации - Верните коленчатый вал на измерительную станцию. Автоматическая проверка и индикация остаточного дисбаланса. - Снимите коленчатый вал. Если коленчатый вал по-прежнему не соответствует допуску, перейдите ко второму этапу. Конструкция Двухпозиционный станок с отдельными станциями измерения и коррекции. Измерительная станция с безмуфтовым роликовым или крючковым приводом для асимметричных коленчатых валов. Корректирующая станция с позиционирующим оборудованием и электромеханическим сверлильным оборудованием. Область применения Измерение и коррекция дисбаланса в обработанных коленчатых валах легковых и легких коммерческих автомобилей. Используется в мелко- и среднесерийном производстве или в качестве ремонтного балансировочного станка. Исправление дисбаланса путем сверления противовесов в один или несколько этапов на отдельном сверлильном стенде (станция коррекции). Ручное перемещение деталей между измерительными и сверлильными станциями.
