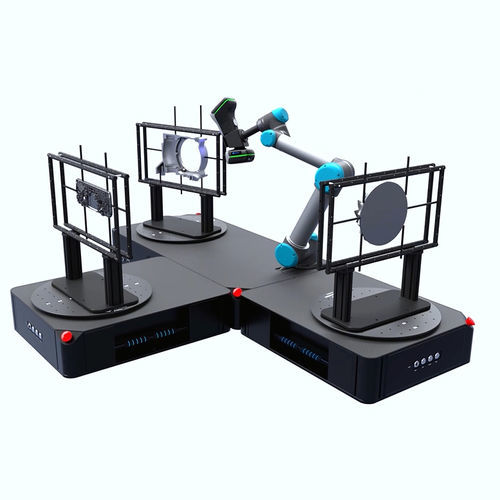

Машина для трехмерных измерений с управлением от компьютера AM-DESK series

с ручным управлениембез рукавадля крупных деталей

Обзор
AM-DESK сочетается с коллаборативными роботами и 3D-сканерами SCANOLOGY для выполнения автоматизированных, непрерывных 3D-измерений деталей на производстве, в лабораториях и в полевых условиях. Станция выполняет неконтролируемые последовательности инспекций и формирует отчеты, сравнивая измеренные 3D-координаты с CAD-моделью.

Программное обеспечение
В комплект входит DefinSight-Automation с интуитивным интерфейсом для взаимодействия человека и машины. ПО поддерживает несколько протоколов связи для интеграции коботов, многопозиционных позиционеров и периферии, обеспечивая автоматизированные рабочие процессы измерений и удаленное управление.

Ключевые особенности

• Быстрая установка: plug-and-play для оперативного развёртывания.
• Модульное расширение с аксессуарами: 3D-сканер, кобот, позиционер, лоток.
• Защитный кожух и соответствие CE для обеспечения безопасности оператора.
• Программирование через ПЛК и серводвигатель; поддержка автоматизированных процедур калибровки.
• Запуск одной кнопкой и режим ручной работы для гибкого использования.
• Поддержка автоматизированных последовательностей измерений с многопозиционными позиционерами и коллаборативными роботами.

Производительность и области применения
Предназначена для автоматизированной проверки отливок, пластиковых и штампованных деталей и других компонентов массой до 100 кг. Типичные применения: контроль качества, обнаружение дефектов, сбор данных для обратного проектирования, быстрое прототипирование и автоматическая отчетность на производстве и в лабораториях.

Аксессуары и развертывание
Вес станции ≈75 кг, занимаемая площадь ≈1 м². Типичное время установки около 5 минут при питании 110–220 V; опциональная мобильная тележка для быстрой релокации. Работает с позиционерами plug-and-play для расширения рабочего пространства и оперативного изменения траекторий измерений. Примечание: AM-DESK Lite не поддерживает подключение нескольких позиционеров и не поддерживает полностью автоматизированную калибровку.

Безопасность
Маркировка CE; включает последовательное аварийное отключение, звуковые и визуальные индикации опасности, а также контролируемую по усилию/дистанции серводвигательную систему для безопасной работы. При интеграции с коботами поддерживается многоуровневое обнаружение столкновений и датчиковая безопасность для остановки работы в аварийных состояниях.

Включенные / поддерживаемые элементы системы

• Варианты станции: AM-DESK (стандарт), AM-DESK Lite
• Совместимые модули: 3D-сканер, кобот, позиционер, лоток
• Типичные поддерживаемые коботы/роботы: см. раздел технических характеристик

Характеристики / технические спецификации

• Тип: AM-DESK 60120 ; AM-DESK Lite
• Габариты: 1200 x 600 x 177 mm (47.2 × 23.6 × 7.0 in) ; AM-DESK Lite: 1200 x 600 x 180 mm (47.2 × 23.6 × 7.1 in)
• Вес: 75 KG (165.3 lb) ; AM-DESK Lite: 70 KG (154.3 lb)
• Грузоподъемность поворотного стола: ≤125 KG (275.6 lb) ; AM-DESK Lite: ≤75 KG (165.3 lb)
• Макс. скорость вращения поворотного стола: 50°/S ; AM-DESK Lite: 40°/S
• Интерфейс связи: TCP/IP
• Поддерживаемые роботы:
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• Питание: 110 V–220 V / 50–60 Hz ; AM-DESK Lite: 220 VAC / 50–60 Hz
• Пиковая мощность: 900 W ; AM-DESK Lite: 700 W
