Земная система фотограмметрии TrackProbe

с 3D-камерой

Обзор продукта

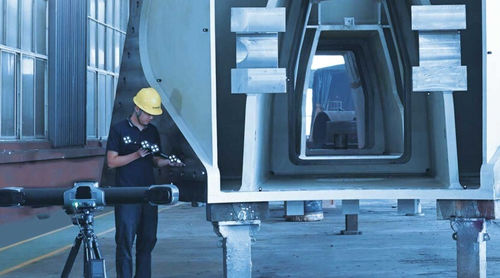

3D‑зондирующая система TrackProbe, состоящая из трекингового i‑Probe и оптического i‑Tracker, разработана для метрологически точных измерений на рабочем месте. Как универсальный 3D‑оцифровщик, TrackProbe применяется для настройки приспособлений, нанесения ориентиров и геометрической и размерной инспекции машин и деталей на больших объёмах измерений и на больших расстояниях. Система обеспечивает портативные, точные и удобные измерения в суровых производственных условиях.

Ключевые применения

• Настройка приспособлений
• Нанесение опорных меток
• Геометрическая инспекция (форма и профиль)
• Размерная инспекция машин
• Измерение от малых до очень крупных деталей

Основные особенности

• Объём измерения до 49 m³
• Длина досягаемости зонда 500 mm (длина зонда без стилуса)
• Непрерывные измерения без перепозиционирования
• Лёгкое перемещение трекера с небольшим количеством маркеров
• Бесшовный рабочий процесс между сканированием и зондированием
• Проводная и беспроводная передача данных

Производительность и условия эксплуатации
В сочетании с i‑Tracker (широкое поле зрения) i‑Probe может измерять детали на расстояниях до 6 m при стандартном трекинге; расстояние трекинга можно увеличить до 10 m для измерения больших объектов. TrackProbe использует высокоточное оптическое трекинг и надёжные алгоритмы для достижения метрологической точности по форме и GD&T. i‑Probe оптимизирован для глубоких отверстий и труднодоступных областей благодаря длине ~500 mm и специализированным алгоритмам, что обеспечивает надёжное измерение опорных отверстий и закрытых целей. Система портативна и выдерживает вибрации цеха, колебания температуры, изменения влажности и различное освещение благодаря динамическому реферированию.

Передача данных и рабочий процесс
TrackProbe поддерживает проводную и беспроводную передачу данных: беспроводной режим обеспечивает гибкие измерения на месте без ограничений кабелями; проводной режим используется при необходимости повышенной безопасности или надёжности. Программное обеспечение объединяет системы координат данных сканирования и зондирования для обеспечения бесшовного переключения между операциями сканирования и зондирования.

Технические характеристики

• Тип: TrackProbe
• Объёмная точность: 10.4 m³ (расстояние трекинга 3.5 m) → 0.049 mm (0.0019 in)
• Объёмная точность: 28.6 m³ (расстояние трекинга 5.0 m) → 0.067 mm (0.0026 in)
• Дальность измерения (на один трекер): макс. 10 m (393.7 in)
• Рекомендуемый диапазон размеров детали: 0.1 m – 12 m (3.9 in × 472.4 in)
• Пиксели камеры i‑Tracker: 25 MP
• Размеры i‑Probe 500: 510 × 145 × 89 mm (20.1 × 5.7 × 3.5 in)
• Вес i‑Probe 500: 700 g (1.54 lb)
• Рабочая температура: 0–45°C (32℉–113℉)
• Рабочая влажность (без конденсации): 10–90% RH
• Подключение: проводное и беспроводное
• Количество целей: 16
• Патенты: ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• Примечание: Соответствует стандарту ISO 10360‑2
