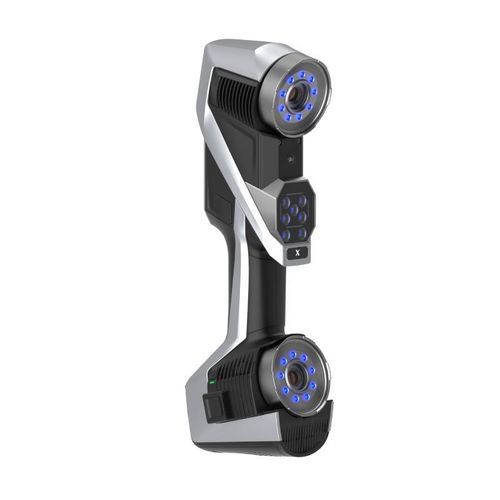

Сканер 3D KSCAN-X

для измеренийдля осмотралазер

Обзор
KSCAN-X, созданный на базе продвинутой беспроводной архитектуры и адаптивной фотограмметрии SCANOLOGY, представляет собой интеллектуальный 3D-сканер большой площади для сверхбольших, больших и средних деталей. Он сочетает в себе ультраширокую зону сканирования, увеличенную глубину резкости и высокую пропускную способность для эффективного контроля качества и размерного контроля в авиационно-космической, тяжёлой промышленности, железнодорожной и передовой производственной сферах.

Ключевые преимущества

• Беспроводное интеллектуальное 3D-сканирование большой площади
• Высокоскоростное квадрокросс сканирование синим лазером
• Ультрабольшая зона сканирования и расширенная глубина резкости
• Специальная функциональность для измерения глубоких отверстий
• Платформа с обработкой на борту и система из двух аккумуляторов для непрерывной работы
• Адаптивная фотограмметрия для обеспечения согласованной объёмной точности

Основные характеристики

• Зона сканирования до 2600 mm × 1800 mm для сверхбольших деталей
• Рабочее расстояние: 0,30–2,50 m (расширенная глубина резкости)
• Режимы сканирования: Large-FOV (84 синих лазерных линий); Средняя дистанция (54 / 27 синих лазерных пересечений); Глубокие отверстия (дополнительная синяя лазерная линия)
• Высокая точность: средняя дистанция до 0.030 mm; Large-FOV до 0.075 mm
• Объёмная точность: 0.075 mm + 0.010 mm/m (в паре с 800 mm высокоточной эталонной рейкой)
• Пропускная способность до 6,450,000 измерений/с и частота кадров до 180 FPS
• Рекомендуемый диапазон размеров объектов: 0,5 m – 15 m
• Безопасный для глаз лазер: Class II
• Разрешение до 0.1 mm

Реальный беспроводной дизайн и обработка на борту

• Надёжный модуль обработки на борту для эффективной работы с большими объёмами данных
• Система с двумя аккумуляторами для непрерывной работы без кабелей
• Дизайн Dual-WNIC для стабильной и высокоскоростной беспроводной передачи данных (Wi‑Fi 6)
• Поддерживает интеллектуальные беспроводные режимы и источник бесперебойного питания

Быстрее и плавнее сканирование

• Квадрокросс синие лазерные линии (4×21 в режиме Large-FOV) для эффективного широкополе захвата
• Высокая скорость сканирования и частота кадров сокращают количество меток и ускоряют получение данных

Портативность и простота использования

• Компактный и лёгкий дизайн с транспортировочным кейсом и дополнительным многофункциональным кейсом для аксессуаров
• Беспроводное подключение: нет необходимости в кабелях для быстрой настройки на площадке и в цеху
• Быстрая калибровка: около 20 с оперативной калибровки на месте
• Умное управление одним касанием для выполнения ключевых функций без компьютера

Интуитивность и адаптивность

• Встроенный сенсорный экран и интеллектуальные подсказки для простоты эксплуатации
• Держатель для телефона и настраиваемая кнопка C1 для удобного адаптивного управления

Программное обеспечение
Совместим с универсальной метрологической платформой для реализации рабочих процессов 3D-сканирования и инспекции, а также эффективной обработки данных.

Технические характеристики

• Тип: KSCAN-X
• Режимы сканирования: Large-FOV (84 синих лазерных линий); Средняя дистанция (54 / 27 синих лазерных пересечений); Глубокое отверстие (доп. синяя лазерная линия); Адаптивная фотограмметрия
• Точность: Средняя дистанция: 0.030 mm; Large-FOV: 0.075 mm
• Объёмная точность: 0.075 mm + 0.010 mm/m (с 800 mm высокоточной эталонной рейкой)
• Скорость сканирования: до 6.450.000 измерений/с
• Зона сканирования: до 2600 mm × 1800 mm
• Рабочее расстояние: 0,30 – 2,50 m
• Размер объекта: 0,5 m – 15 m
• Класс лазера: Class II (безопасно для глаз)
• Разрешение: до 0.1 mm
• Габариты: 344 mm × 124 mm × 99 mm
• Расстояние между камерами: 235 mm
• Интерфейс: USB 3.0 Type-B
• Беспроводной стандарт: Wi‑Fi 6 (802.11a/b/g/n/ac), поддержка Dual WNIC
• Интеллектуальный беспроводной режим: поддерживается
• Бесперебойное питание: поддерживается
• Окружающая среда: без вентилятора, подходит для производственных помещений
• Рабочая температура: -10 ~ 40 ℃
• Рабочая влажность: 10–90% RH
• Степень защиты: IP50
• Патенты: множественные регистрации CN/US/KR (производитель)
• Примечания: Производительность оценивалась в соответствии со стандартами ISO / JJ F / VDI/VDE; объёмная точность проверялась с использованием 800 mm высокоточной эталонной рейки
