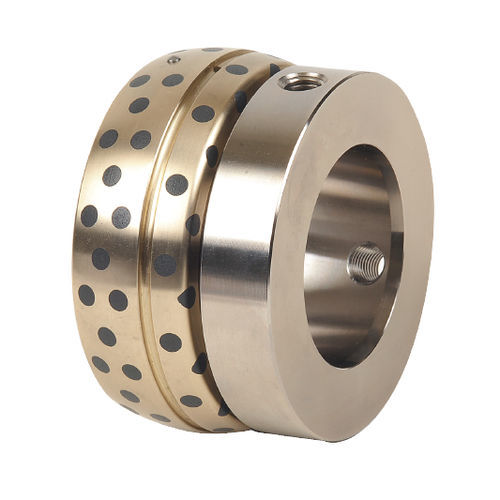

Втулка с фланцем SBS series

винтоваякольцом

Для работы узла сферической втулки (1) Монтаж и фиксация узла - вставьте узел в заданное положение вала. - Закрепите внутреннее кольцо и вал установочными винтами. - Закрепите корпус болтами. - Убедитесь, что сопрягаемая деталь блока подходит для условий эксплуатации. - Следите за тем, чтобы на монтажной поверхности не было посторонних предметов или ступенек. - При использовании трех и более блоков правильно выровняйте вал. (Допуск должен составлять +/-0,25 мм) (2) Способ крепления вала и внутреннего кольца Закрепите внутреннее кольцо в таком положении, чтобы фланец не соприкасался с наружным кольцом. Закрепите его с зазором 0,1 мм в качестве ориентира. При возникновении помех между фланцем внутреннего кольца и торцом наружного кольца из-за теплового расширения/усадки вала, отрегулируйте зазор соответствующим образом. (Используется один винт прямого типа на позицию) если устройство используется на предприятии или в среде, где действуют вибрация или удары, обеспечьте посадочное место на установочном винте Положение вала с помощью напильника или сверла. (3) - Для осевой нагрузки Если прилагается осевая нагрузка, используйте внутреннее кольцо фланцевого типа. Твердая смазка закладывается с одной стороны наружного кольца. Если используется фланцевый тип, выполните сборку так, чтобы область фланца совпадала с боковой поверхностью твердой смазки. (4) - Для смазки На наружном кольце имеется канавка для смазки. Смазка может улучшить износостойкость и долговечность.
