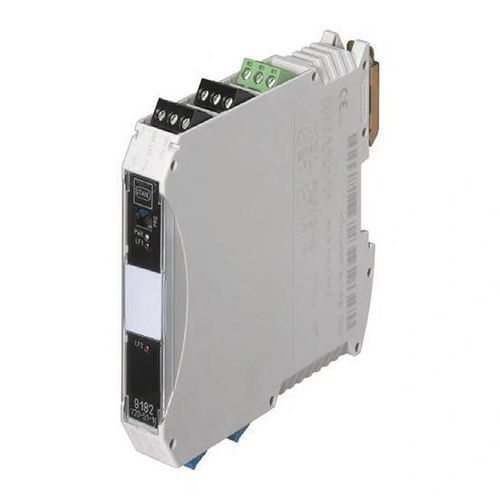

Искробезопасный защитный барьер EXL-IM-9182

для опасных зондля датчика температурыдля DIN-рейки

Обзор
Искробезопасный (Ex-i) интерфейсный модуль для преобразования сигналов пассивных датчиков (например PT100) в активные токовые или напряженческие выходы, предназначен для установки в безопасной зоне. EXL-IM-9182 содержит искробезопасную входную цепь: датчик устанавливается в опасной зоне, модуль — в безопасной.

Особенности

• Обозначение: EXL-IM-9182-10-51-11s C2305 TMU
• Питание: 24 В DC
• Защита от неправильной полярности
• Передатчик для пассивных, потенциально свободных аналоговых датчиков (серия ExSens), подключение 2/3/4-проводное
• Настройка через программное обеспечение или DIP-переключатели
• Входы: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ом
• Выход: 4…20 мА (доп. разъем для 0…10 В)
• Индикация работы: LED
• Габариты (Ш × В × Г): 17,6 × 99 × 114,5 мм
• Крепление на DIN-рейку; модуль устанавливается в безопасной зоне
• Комплектация: 1 Ex-i модуль для крепления на DIN-рейку
• Опциональное оборудование: аналоговые датчики типа ExSens

Технические характеристики

• Питание: 24 В DC
• Защита от неправильной полярности: Да
• Типы входов: PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ом (пассивные, потенциально свободные аналоговые датчики; серия ExSens; 2/3/4-проводное)
• Выход: 4…20 мА (доп. разъем для 0…10 В)
• Конфигурация: Программное обеспечение или DIP-переключатели
• Индикация работы: LED
• Габариты (Ш × В × Г): 17,6 × 99 × 114,5 мм
• Монтаж: DIN-рейка (установка в безопасной зоне)
• Комплектация: 1 Ex-i модуль для крепления на DIN-рейку
• Опциональное оборудование: аналоговые датчики типа ExSens
