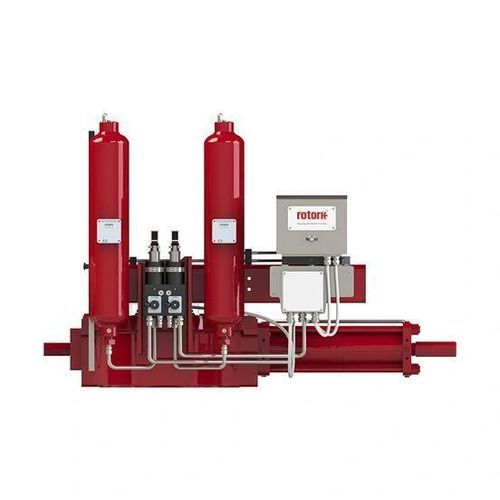

Гидравлический привод для клапана GO

ручнойлинейныйтип на четверть оборота

Обзор продукта
Приводы GO gas-over-oil преобразуют магистральный газ в нагнетательное гидравлическое масло для обеспечения надёжного гидравлического привода для поворотных (четверть оборота) и линейных исполнительных устройств. Газ не попадает в гидроцилиндр: он создаёт давление в специальных баках, которые питают приводы Scotch-yoke, рейка и шестерня или линейные с двухсторонним действием.

Особенности

• Варианты: Scotch-yoke, рейка и шестерня, линейный с двухсторонним действием
• Широкий диапазон опций управления высокого давления для точной работы
• Системы управления рассчитаны на работу при полном давлении в магистрали, что исключает узлы отказа регуляторов
• Модульная интегрированная коллекторная схема уменьшает количество фитингов и риск утечек
• Выбор логики управления: низкое или высокое давление
• Местное управление через рукоятные тарельчатые клапаны на многофункциональном коллекторе
• Баки газ/масло и баки рабочего газа соответствуют PED или ASME
• Стандартная двунаправленная регулировка скорости с помощью регулируемых гидравлических дроссельных клапанов
• Ручной насос для работы при потере пневмопитания
• Манометр из нержавеющей стали с шкалой psi/bar для контроля давления газа
• Время хода регулируется двумя гидравлическими клапанами регулирования потока для плавного и точного управления скоростью
• Степень защиты по вводу: сертифицировано IP 66M/67M
• Соответствует PED 2014/68/EU
• Допуски для взрывоопасных зон: ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65 минимум; UL/CSA Class I Division 1 Group C,D NEMA 3 минимум; Class II Division 1 Groups E,F,G NEMA 3 минимум

Области применения
Разработан для объектов с локальным источником магистрального газа высокого давления, где требуется надёжный, проверенный гидравлический привод для клапанов и задвижек в промышленности, нефтегазовой отрасли и коммунальных службах.

Технические характеристики

• Типы привода: Scotch-yoke, рейка и шестерня, линейный с двухсторонним действием
• Гидравлический источник питания: магистральный газ, преобразуемый в под давлением гидравлическое масло через баки gas-over-oil
• Логика управления: опции для низкого или высокого давления; местные рукоятные тарельчатые клапаны
• Регулировка скорости: регулируемые гидравлические дроссельные клапаны; двунаправленная регулировка скорости
• Ручное управление: выделенный ручной насос для сценариев потери пневмопитания
• Приборы: манометр из нержавеющей стали (psi/bar)
• Баки: баки газ/масло и баки рабочего газа, одобренные по PED или ASME
• Корпус и степень защиты: сертифицировано IP 66M/67M
• Директивы и одобрения: PED 2014/68/EU; ATEX/IECEx и классификации США/Канада (UL/CSA) как указано
