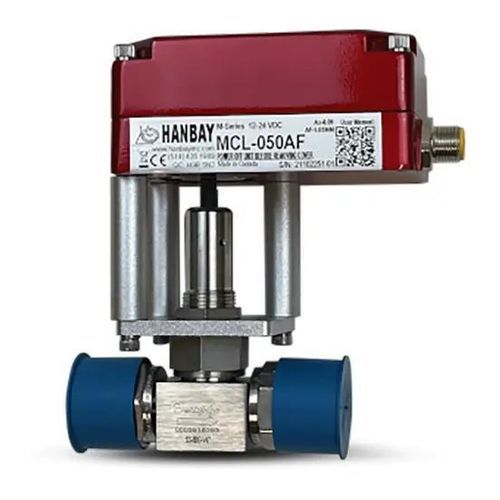

Электрический привод для клапана MCJ-000XX-3-SS-8BG-V47

механизированныйручнойна аккумуляторе

Описание
Приводной манжетный (bellows) клапан в сборе, предназначенный для изоляции трубопровода и модуляции потока в технологических системах. Обозначение изделия Hanbay M Range. Запорный элемент: манжетный элемент Swagelok для герметичности в коррозионных и высокочистых средах. Исполнение для стыковой сварки 1/2 in., Cv 1.2, макс. рабочее давление 1000 PSI.

Корпуса

• Стандартный алюминиевый корпус
• Корпус из нержавеющей стали
• Class I Div I группы B, C, D (сертификация CSA и IECEx)
• Корпус из нержавеющей стали Class I Div I группы B, C, D (сертификация CSA и IECEx)
• Доступны варианты с IP68

Параметры управления

• Аналог: 4-20 mA или 1-5 V
• Modbus (RS485)
• TTL-вход 0 V (с подтяжкой к земле) для переменного позиционирования

Варианты обратной связи

• Нет
• Позиционная обратная связь 4-20 mA

Прочие характеристики

• Ручной обход (manual override)
• Питание: 110-240 VAC
• Поддержка резервного питания от батареи (мин. 24 VDC требуется)
• Изолированный вход
• Предварительно подведённый разъём Turck M12 с кабелем 20 ft (6,1 m)

Технические характеристики

• Модель / Серия: Hanbay M Range (обозначение изделия)
• Код продукта: MCJ-000XX-3-SS-8BG-V47
• Производитель клапана: Swagelok
• Тип клапана: манжетный (bellows) клапан
• Материал клапана: нержавеющая сталь 316
• Подключение клапана: стыковая сварка 1/2 in.
• Размер линии: 0.5 in.
• Коэффициент расхода (Cv): 1.2
• Макс. рабочее давление: 1000 PSI
• Питание: 110-240 VAC
• Поддержка резервного питания от батареи (мин. 24 VDC)
• Варианты корпусов: стандартный алюминий, нержавеющая сталь, исполнения для опасных зон (Class I Div I группы B, C, D), опция IP68
• Интерфейсы управления: аналог 4-20 mA или 1-5 V, Modbus (RS485), TTL-вход
• Обратная связь: опционально 4-20 mA или отсутствует
• Доступна ручная разблокировка
• Предварительно подключённый разъём: Turck M12 с кабелем 20 ft (6,1 m)
