Модуль контроля RS485 RBT40

Информация о продукте

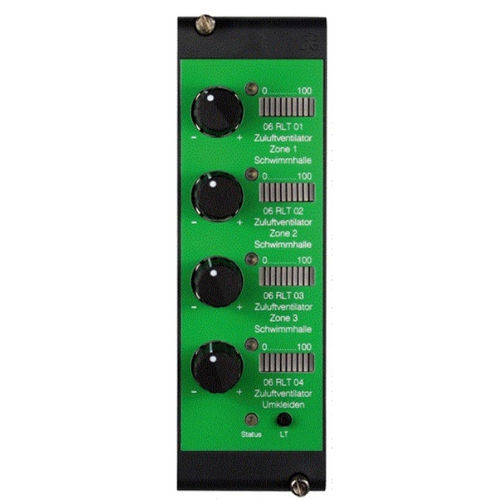

Аналоговый модуль robutec RBT40 предназначен для ручного управления и переопределения четырёх аналоговых выходов на DDC или подключённых полевых устройствах. Модуль оснащён четырьмя поворотными энкодерами с интегрированными кнопками; каждому энкодеру соответствует 10‑сегментная LED‑строка и отдельный индикатор. LED‑строки поддерживают затемнение последнего сегмента для отображения промежуточных значений. Аналоговые значения опрашиваются по Modbus и становятся доступны DDC для управления аналоговыми точками, например клапанами или заслонками. Индикаторы состояния управляются командами Modbus, а LED‑строки отображают значения, установленные энкодерами. Яркость LED‑строк регулируется для всего модуля через регистр конфигурации. Проверка светодиодов может быть инициирована локально (кнопка) или через Modbus. Предусмотрены регистры для опроса нажатий кнопок и изменённых аналоговых значений; чтение сбрасывает соответствующие биты. По вопросам конфигурации системы (адресация, максимальное число модулей на Modbus‑мастере, монтаж, подключение к шине и т.д.) см. раздел конфигурации.

Функции / характеристики

• Ручное переопределение и управление 4 аналоговыми выходами
• 4 поворотных энкодера с интегрированными кнопками
• Для каждого энкодера: 10‑сегментная LED‑строка + отдельный индикатор
• Затемнение последнего сегмента для более высокой визуальной разрешающей способности (промежуточные значения)
• Обмен данными и опрос аналоговых значений по Modbus
• Индикаторы состояния управляемы командами Modbus
• Яркость LED‑строк регулируется через регистр конфигурации
• Проверка ламп доступна локально (кнопка) или по Modbus
• Регистры для опроса нажатий и изменённых значений; чтение сбрасывает биты

Технические характеристики

• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• Model: RBT40
• Product number / SKU: 00003003
• Вес: 0.097 kg
• Питание: 24 V DC (±10%)
• Потребление тока: макс. 150 mA (при полном отклике всех индикаторов)
• Интерфейс шины: RS485
• Протокол: Modbus RTU (8 N 1)
• Поддерживаемые скорости: 9 600 / 19 200 / 38 400 / 57 600 бод
• Аналоговые выходы (на DDC / полевом устройстве): 4 (возможна ручная переустановка энкодерами)
• Элементы управления: 4x поворотный энкодер с интегрированной кнопкой
• Индикация: 4x 10‑сегментные LED‑строки + 4x отдельные LED; последний сегмент с возможностью затемнения
• Циклы записи EEPROM: до 100 000
• Рабочая температура: 0…50 °C
• Температура хранения/транспортировки: 0…70 °C
• Относительная влажность: 10…90% (без конденсации)
• Степень защиты: IP20

Интеграция / Установка
Подключите модуль к центральной клеммной плате с помощью плоского лентопроводного кабеля. Выполните разводку RS485 в соответствии с системной документацией и настройте адресацию Modbus согласно разделу конфигурации. Соблюдайте максимально допустимое число модулей на Modbus‑мастере и следуйте указаниям по монтажу и подключению шины для обеспечения надёжной работы.
