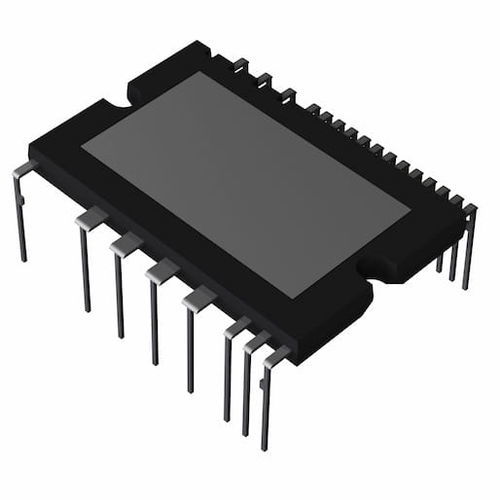

BM64378S-VA - это интеллектуальный модуль питания, состоящий из драйверов затворов, бутстреп-диодов, IGBT, диодов fly wheel.
3-фазный инвертор постоянного/переменного тока 600В/35А
Низкочастотный открытый эмиттер IGBT
Встроенный бутстреп-диод
Драйвер затвора IGBT с высокой стороны (HVIC):
Процесс SOI (кремний на изоляторе), схема привода, сдвиг уровня высокого напряжения, ограничение тока для диода Bootstrap, блокировка отключения питания по пониженному напряжению (UVLO)
Драйвер затвора IGBT с низкой стороной (LVIC):
Цепь привода, защита по току короткого замыкания (SCP), блокировка питания по пониженному напряжению (UVLO),
Тепловое отключение (TSD), вывод температуры по аналоговому сигналу (VOT)
Сигнал неисправности (LVIC)
Соответствует SCP (IGBT на низкой стороне), TSD, неисправность UVLO
Входной интерфейс 3,3 В, линия 5 В
Признано UL: UL1557 Файл E468261
---
