Соединение для алюминиевых профилей GUS 454 series

для строительной площадкидля использования в промышленностиоцинкованное

Наименование продукта

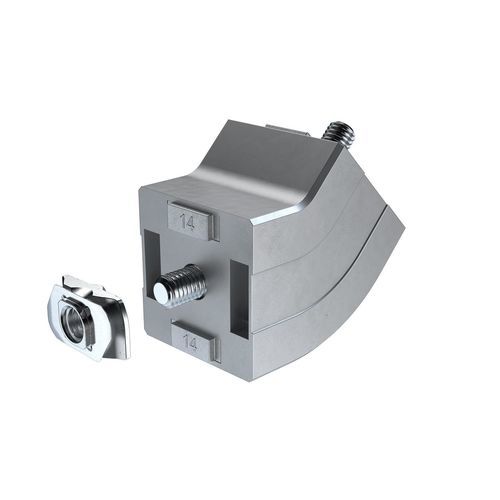

Угловой соединитель 45° (GUS 454_, варианты: GUS4540, GUS4541)

Применение
для жестких распорок под 45°, например:

• защитные ограждения
• каркасные / несущие конструкции

Комплектация (набор)

• 1 × соединитель GUS4540
• 1 × втулочная (drop-in) гайка TIN4508
• 1 × винт с цилиндрической головкой ISO 4762 M8x25
• 1 × винт с цилиндрической головкой DIN 6912 M8x20
• 2 × шайбы ISO 7089 M8

Технические данные
Материал: цинковое литьё под давлением или оцинкованная сталь
Момент затяжки:

• IBS M08X025 = 26 Nm
• IBS M08x020NIKO = 20 Nm

Размеры / Чертёж
Доступен 2D-чертёж с размерами для углового соединителя 45°

Спецификация / Идентификаторы
Спецификация (BOM): GUS4541
IDNR: GUS4541

Характеристики / технические спецификации

• Тип: угловой соединитель 45° / крепёж
• Предназначен для жестких распорок 45° (защитные ограждения, каркасные конструкции)
• Варианты материала: цинковое литьё или оцинкованная сталь
• Указаны значения момента затяжки для комплектных винтов (см. Технические данные)
• Комплектация набора: соединитель, втулочная гайка, винты и шайбы
• Доступен как отдельная деталь (GUS4540) и как набор (GUS4541)
