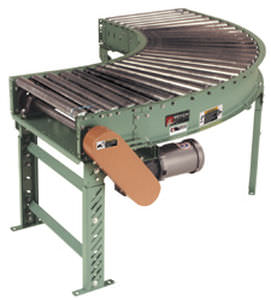

Конвейер с механизированными роликами 138LRC

горизонтальныйизогнутый

РОЛИКИ ПРОСТУПИ: " dia 1.9. до " dia 1-3/8. x 16 ga. сплющенные ролики, модельное 138T; 1-3/8 " dia. x 18 ga., модельное 138G с 5/16 " наговорами, гальванизированные прямые ролики тангенса. ЦЕНТРЫ РОЛИКА: 1-9/16 " измерено на внутреннем радиусе блока. СНОПЫ ДАВЛЕНИЯ: Снабубежит давление пояса привода верхние ролики проступи. ПОДПОЯСЫВАТЬ: V-belt раздела «b». TAKE-UP: Тип регулируемый sheave винта с плоскими снопами зеваки для поддержания натяжения ремня. ТАНГЕНСЫ: 12 " обоих конца на блоке 90 градусов; 18 " обоих концов на блоке 45 градусов. КРОВАТЬ: 6 " x 1-1/2 " x 12 ga. сформированная рамка стального канала. ПОДШИПНИКИ: Валы конца поддержаны точностью, смазанной высокой пошлиной, блоками шарового подшипника с снабжениями жилищем литого железа. ЦЕПЬ РОЛИКА: Вал привода управляется цепью No 50. ПОДДЕРЖКИ ПОЛА: Опционно ПРИВОД МОТОРА: 1/3 HP, 230/460/3, 60 цикл, мотор шестерни ODP прямоугольный, устроенный на конце infeed кривого под кроватью. ПОЛОЖЕНИЕ ПРИВОДА: Управляйте размещено на вне кривом. Определите левую длину тангенса руки, длину тангенса righthand и положение привода («левый ручной привод» или «привод righthand»). ПРИМЕЧАНИЕ: Управляйте рукой определенной при контрольная точка расположенная на вне кривом. Для управляемого невольничьего моделей (меньше привод), определите положение вала привода. ЕМКОСТЬ: 300 lb. быстро изменяющаяся нагрузка распределенное итогом. СКОРОСТЬ: 60 FPM, постоянн.
