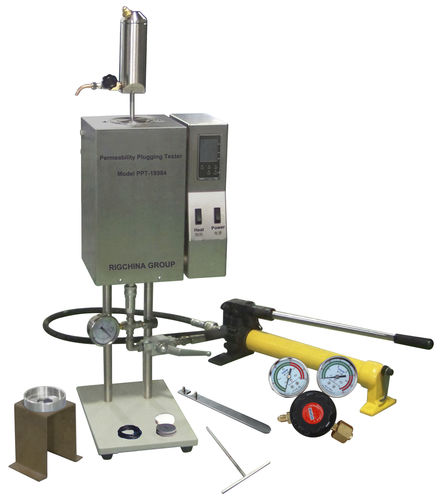

Испытательный стенд проницаемости фильтров PPT-189

Аппарат для закупоривания проницаемости (PPA) - это прибор высокого давления и высокой температуры, предназначенный для имитации статической фильтрации в скважине. PPA работает при температурах и давлениях, соответствующих скважинным условиям, а фильтрационная среда располагается над образцом жидкости PPA очень полезен для прогнозирования того, как буровой раствор может сформировать низкопроницаемую фильтрующую корку для герметизации истощенных, находящихся под давлением интервалов и предотвращения прихвата дифференциального давления. Типичные дифференциальные давления намного выше, чем те, которые наблюдаются при стандартном испытании HTHP. Испытание на закупоривание проницаемости полезно для прогнозирования способности бурового раствора образовывать полупроницаемую фильтрующую лепешку, которая герметизирует истощенные интервалы под давлением и помогает предотвратить залипание дифференциала Давление прикладывается снизу ячейки, а фильтрат собирается сверху. Такое расположение не позволяет частицам, оседающим во время статического испытания, способствовать образованию фильтрующего слоя. Это важно, поскольку в скважине оседание обычно не происходит Гидравлическое давление передается на образец бурового раствора через плавающий поршень внутри ячейки. Загрязнение гидравлического масла и образца предотвращается благодаря кольцевому уплотнению поршня Максимальное испытательное давление составляет 5000 фунтов на квадратный дюйм (34 473 кПа). Максимальная температура - 500°F (260°C). Максимальное давление для ресивера противодавления составляет 750 фунтов на квадратный дюйм (5171 кПа). Узел PPA состоит из следующих элементов - Нагревательная рубашка PPA - Элемент PPA из нержавеющей стали с давлением 5000 фунтов на кв. дюйм (34 473 кПа) - Приемник противодавления - Узел нагнетания двуокиси углерода
