Компактный двухмерный ПЗС-детектор
Рентгеновский и EUV-детектор

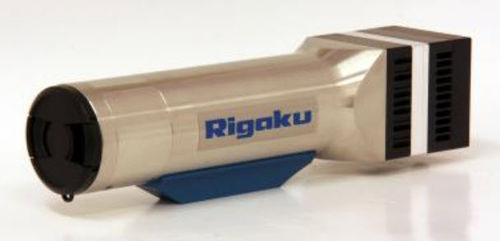

Идеальный компактный двухмерный (2D) CCD-детектор, новый Rigaku Xsight Micron оптимизирован для использования в таких областях, как рентгеновская микроскопия, рентгеновская микротомография, рентгеновская оптика и метрология, различные синхротронные системы и рентгеновская визуализация фазового контраста. Благодаря своему широкому спектральному диапазону, он может использоваться в качестве детектора EUV.
Рентгеновская ПЗС-камера Xsight Micron состоит из тонкого монокристаллического экрана сцинтиллятора, оптики и ПЗС-камеры. Номинальный размер входной площади изображения составляет 0,90 мм x 0,67 мм. Номинальный эффективный размер пиксела составляет 0,65 мкм x 0,65 мкм. ПЗС-камера содержит встроенный датчик ПЗС-изображения с разрешением 1392 (Н) x 1040 (В) эффективных пикселей. Данные с камеры передаются через высокоскоростной интерфейс IEEE-1394a (FireWire 400).
Особенности
Спектральный диапазон (кэВ): от 0,05 до 35
Поле зрения (мм x мм): 0,90 (V) x 0,67 (H)
Пространственное разрешение (мкм): 1,6 (@ 8 кэВ)
Однокадровый динамический диапазон (тип, дБ): ~70
Коэффициент усиления при приобретении (e-/ADU): 1,5 ± 0,3 (@ коэффициент усиления 0dB)
Шум при считывании показаний (тип, среднеквадратическое значение): 7,5
Частота кадров (fps): 2,5 (@ биннинг 1 x 1, фоновая коррекция)
Диапазон времени экспозиции (с): от 0.00002 до 500
Прядение: 1 x 1, 2 x 2, 4 x 4
Среднее значение: да
Прирост: 1 - 75
Интерфейс данных: FireWire (IEEE 1394a)
Размеры (мм): 60 d) x 70 h) x 249 l)
Вес (кг): 2,5 кг
Гарантия: запчасти и рабочая сила в течение 1 года
---
