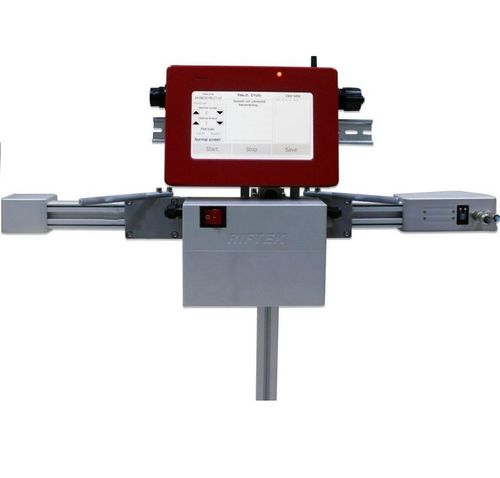

Измерительная система геометрии RF038

с геометрической структуройоптическаяс лазером

Система предназначена для оперативного контроля размеров сляба в процессе черновой прокатки. Метод измерения - бесконтактное лазерное сканирование. Диапазон контролируемых размеров, мм 16,5...170 Погрешность измерения размеров, мм ±0,3 Номинальное расстояние до объекта, мм 1900 Лазерное излучение сканера, сформированное в виде линии, проецируется на контролируемый объект. Полученное изображение контура (профиля сечения) объекта анализируется контроллером, который рассчитывает либо диаметр круглого объекта, либо ширину прямоугольного объекта. Для исключения погрешности измерения, вызванной неперпендикулярностью лазерной линии по отношению к оси объекта, измерения производятся многократно при качании сканера вокруг горизонтальной оси с помощью рукояток 7, 8. В процессе качания сканер снимает ряд профилей объекта, расположенных под разными углами к оси объекта. Контроллер анализирует полученные профили и выбирает профиль, перпендикулярный оси объекта, характеризующий его истинный размер.
