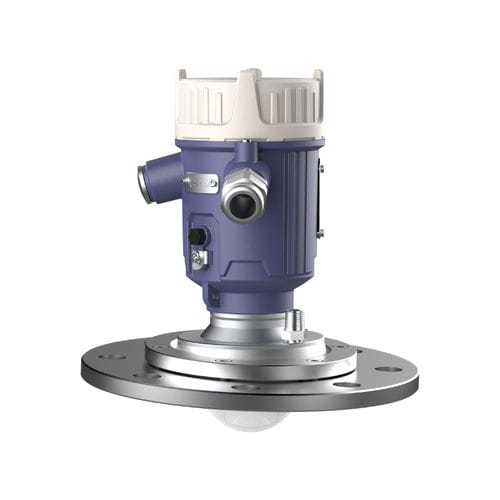

Датчик уровня РЛС непрерывного излучения с частотной модуляцией CPR6400 / CPR6900 series

для твердых телдля коррозионной жидкостианалоговый

В радарных уровнемерах серий CPR6400 и CPR6900 используется технология непрерывных волн с частотной модуляцией FMCW для радарных уровнемеров с частотой 80 ГГц. Радар излучает высокочастотный микроволновый сигнал 76-81 ГГц с линейной частотной модуляцией, который исходит от антенны радара. Когда микроволновый сигнал сталкивается с поверхностью измеряемой среды, часть его энергии отражается от поверхности среды и принимается антенной радара. В радаре часть переданного микроволнового сигнала смешивается с принятым сигналом, чтобы получить сигнал разности частот между ними. Сигнал разностной частоты получают с помощью алгоритмов преобразования Фурье, таких как БПФ или ДПФ, для получения сигнала спектра разностной частоты, таким образом, получая разность частот. В соответствии с сигналом линейной частотной модуляции, разность частот пропорциональна времени, таким образом, получается разница во времени. На основе разницы во времени и расстояния между антенной и поверхностью измеряемой среды можно рассчитать расстояние между антенной и поверхностью измеряемой среды.
