Линейный привод

электрическийпошаговыйAC

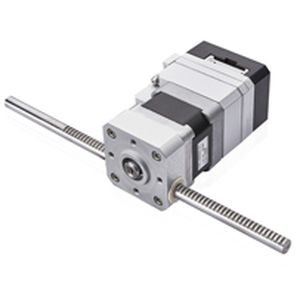

Этот привод с реечным приводом (Racktuator) представляет собой компактную систему управления, которая сочетает в себе сервосистему Reliance Cool Muscle с реечным приводом для обеспечения точного линейного перемещения в высокоскоростных приложениях. Доступны различные конфигурации, развивающие пиковое усилие до 150 Н и номинальную скорость 300 мм в секунду, с разрешением лучше 1 микрона и энергопотреблением в режиме ожидания менее 1,7 Вт. Для простоты механической установки сборка имеет несколько различных вариантов крепления. Racktuator имеет встроенный замкнутый цикл управления с интегрированным 32-битным процессором и магнитным энкодером. Этот интеллектуальный узел можно запрограммировать так, чтобы он сам определял, где ему следует находиться в любой момент времени, и передавал непрерывные данные о движении, такие как скорость, положение и крутящий момент. Устройство полностью интегрировано, что позволяет экономить место и затраты, а также ускоряет и упрощает интеграцию системы, обеспечивая управление в месте использования. Racktuator полностью программируется и может хранить на борту дискретные положения, скорости, ускорения, таймеры, пределы крутящего момента и пользовательские переменные, которые могут быть вызваны до 15 отдельных программ управления движением. Он также имеет встроенные математические функции и функции S-образной кривой для расширенного управления движением. Несколько Racktuator могут работать последовательно, либо для создания окружностей, эллипсов или сложных дуговых движений, либо в гирляндной сети для автоматизации машин для подбора и размещения. Racktuator может работать самостоятельно или взаимодействовать с ПК через RS232 или USB. Он также может быть оснащен традиционным шаговым двигателем, управляемым сигналами шага и направления или импульсами CW/CCW, чтобы привнести преимущества сервосистемы переменного тока в любое приложение с шаговым двигателем.
