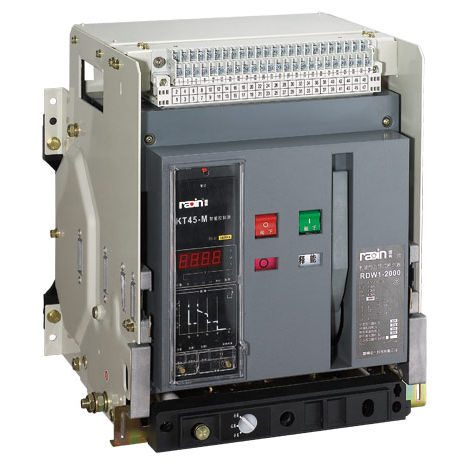

Воздушный выключатель RDW1(DW45) series

напряженияпеременный ток3 полюса

Общие сведения Автоматический выключатель серии RDW1 в основном используется в распределительных сетях с номинальным рабочим током до 6300А для распределения электроэнергии и защиты линий. ● Номинальный ток переменного тока: 630-6300A; ● Отключающая способность при коротком замыкании: 80kA-120kA; ● Номинальное рабочее напряжение ниже AC690V; ● Доступны как 3 полюса, так и 4 полюса; ● Два типа: выдвижной тип и фиксированный тип; ● Оснащены многими типами интеллектуальных контроллеров с различными функциями; ● Стандарты: IEC60947-2, GB14048.2. Условия эксплуатации - При температуре окружающего воздуха от -5°C до +40°C. Среднее значение не превышает +35°C в течение 24 часов. - Высота над уровнем моря: не более 2000 м для места установки. - При температуре окружающего воздуха +40°C относительная влажность воздуха не должна превышать 50%; более высокая относительная влажность допускается при более низкой температуре; например, для самого влажного месяца максимальная средняя относительная влажность должна составлять 90% при самой низкой средней температуре в этом месяце +20°C. Должны быть приняты специальные меры для конденсата, периодически образующегося в результате изменения температуры. - Степень загрязнения; класс 3. - Категория установки главной цепи выключателя - IV, а цепи управления и вспомогательной цепи - III. - Автоматический выключатель должен быть установлен в соответствии с руководством по эксплуатации. Угол вертикального наклона не должен превышать 5°. - Если воздушный автоматический выключатель установлен в небольшом отсеке распределительного щита, степень защиты составляет до IP40. Характеристика a. Типы интеллектуальных контроллеров; тип H (коммуникационный тип). Тип M (стандартный тип), тип L (экономичный тип). тип 2M (тип с высокой степенью защиты) и тип 2H (тип с высокой степенью защиты от коммуникаций);
