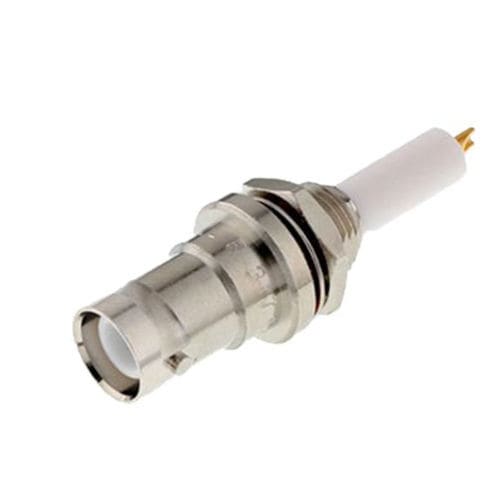

Соединитель радиочастота SHVMHVс байонетным замкоммощности
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Тип
- радиочастота
- Формат
- MHV
- Тип соединения
- с байонетным замком
- Электрическая спецификация
- мощности, постоянный ток, напряжения, частоты
- Материал
- из латуни, из нержавеющей стали
- Применение изделия
- для погрузно-разгрузочных работ
- Область применения
- для медицины, для применения в космическом проекте
- Импеданс
50 Ohm
- Первичный ток
10 A, 20 A
- Рабочая температура
МАКС.: 165 °C
(329 °F)МИН.: -55 °C
(-67 °F)
Описание
Байонетное соединение Безопасный высоковольтный разъем, работающий в диапазоне DC-2 ГГц.
50 Ом / серия деталей R317
SHV легко узнаваем благодаря выступающей конструкции изолятора, что делает разъемы SHV более безопасными для работы с высоким напряжением, чем MHV. Спаренная пара разъемов рассчитана на 12 000 В постоянного тока.
Диапазон частот: DC ~ 2 ГГц
Испытательное напряжение:
не спаренный разъем: 10 кВ постоянного тока
спаренная пара: 12 кВ постоянного тока
Долговечность: 500 циклов спаривания мин.
Номинальная мощность на частоте 1 ГГц: 1000W
Внешний диаметр интерфейса составляет около 9,70 мм
---
