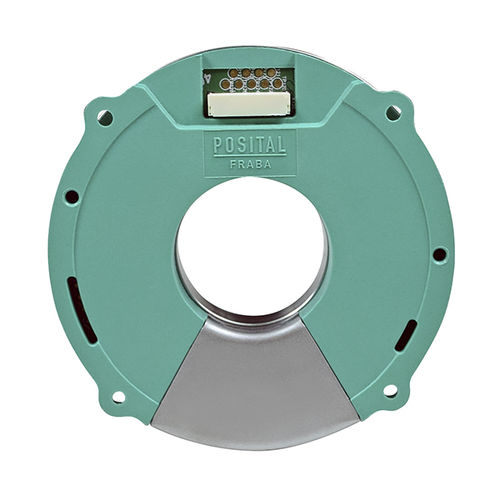

Абсолютный датчик угла поворота HOLLOW SHAFT
магнитныймеханический18 битов

абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
магнитный, механический
Разрешение абсолютных энкодеров
18 битов
Механическая характеристика
с полой осью, однооборотный, многооборотный
Выходной сигнал
BiSS-C, SSI
Уровень защиты
стандартный
Применение
для двигателя
Другие характеристики
компактный, для обратной связи привода, без подшипников
Диаметр оси

МИН.: 30 mm
(1,18 in)

МАКС.: 50 mm
(1,97 in)

Скорость вращения

6 000 rpm
(37 699 rad.min-1)

Описание

Первая сборка на основе полого вала с многооборотной функцией без батарейки Счетчик вращения без батарейки, на основе технологии аккумулирования энергии Полая бесподшипниковая конструкция центра для оптимального механического расположения на робототехнических стыках и приводах Валы доступны с внутренним диаметром 30 мм и 50 мм Емкостная система измерения обеспечивает высокую точность даже в агрессивных средах Непатентованные интерфейсы стандартов SSI и BiSS C Легко установить, не требует технического обслуживания Многооборотный счетчик без батареи — датчик Виганда, аккумулирующий энергию В многооборотных моделях счетчик вращения питается автономно, с использованием технологии аккумулирования энергии Виганда компании POSITAL. Это устраняет необходимость в резервных батареях и сокращает расходы на обслуживание. Не требует внешнего источника питания/батарей Больший срок службы Работает в агрессивных средах Бесконтактное измерение — нет механического износа Абсолютная однооборотная позиция — емкостная технология измерения В любом энкодере есть две принципиальных детали: статор и ротор, обе имеющие проводящие поверхности особой формы. Эти поверхности, действующие как пластины конденсатора, размещаются в непосредственной близости. По мере вращения ротора частицы проводящих поверхностей изменяют свое относительное положение, вызывая изменение конденсаторной связи в системе. Это в свою очередь меняет амплитуду и угол сдвига фазы высокочастотного электрического сигнала, сгенерированного внешним контуром в статоре. Особые устройства ASIC перехватывают и расшифровывают эти вариации сигнала, чтобы определить угловое положение ротора с высоким уровнем точности.
