Наклономер 2 оси TILTIX

CANopenSAE J1939MEMS

Обзор продукта

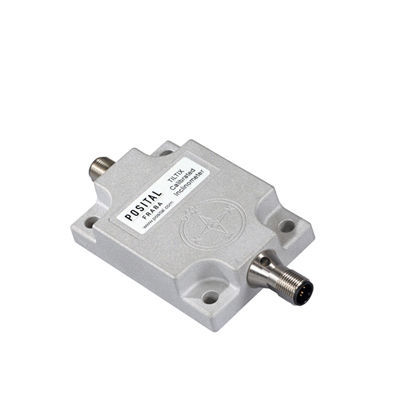

POSITAL TILTIX двухосевой динамический инклинометр AKS-090-2-CA01-HK2-PW с объединением данных акселерометра и гироскопа, интерфейсом CANopen (DS-410) и корпусом степени защиты IP68 / IP69K.

Общие характеристики
Применение: динамический 2‑осевой инклинометр
Диапазон измерений: ±90°
Точность (INL): ±0,30°
Разрешение: 0,01°
Воспроизводимость / Гистерезис: ≤0,05°
Динамическая точность: ±0,50°
Время цикла (базовый датчик): 5 ms
Время установления: 50 ms
Ориентация устройства: горизонтальная

Электрические характеристики
Питание: 9–30 VDC
Потребление: ≤65 mA @ 10 V DC; ≤60 mA @ 24 V DC
ЭМС: излучение DIN EN 61000-6-4; помехозащищённость DIN EN 61000-6-2
Защита от переполюсовки: да
Защита от короткого замыкания: да
MTTF: 260 лет @ 40 °C (по данным производителя)

Экологические характеристики
Рабочая температура: -40 °C до +75 °C
Температура хранения: -40 °C до +85 °C
Температурный градиент: 0,008°/K
Класс защиты корпуса: IP68 / IP69K
Устойчивость к ударам: ≤100 g (полусинус, 6 ms, EN 60068-2-27)
Устойчивость к вибрациям: 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)

Механические характеристики
Материал корпуса: литой алюминиевый сплав
Материал заливки: PUR (полиуретан)
Вес: 220 g

Интерфейс и связь
Интерфейс: CANopen (DS-410)
Выходной драйвер: трансивер (ISO 11898), гальваническая развязка через оптопару
Скорость передачи: мин. 20 kBaud — макс. 1 MBaud (по умолчанию 125 kBaud)
Стандартный Node ID: 1h

Электрическое подключение / распиновка
Тип подключения: 2 × M12 (CAN), 5‑контактные A‑coded (male + female)
Разъём 1 (M12 male) — Питание = контакт 2; GND = контакт 3; CAN High = контакт 4; CAN Low = контакт 5; CAN GND = контакт 1
Разъём 2 (M12 female) — Питание = контакт 2; GND = контакт 3; CAN High = контакт 4; CAN Low = контакт 5; CAN GND = контакт 1

Жизненный цикл и сертификации
Жизненный цикл продукта: установленный (Established)
Сертификаты: CE, E1

Аксессуары (примеры)

• 2 m PUR кабель, 5‑контактный, A‑coded (male)
• 5 m PUR кабель, 5‑контактный, A‑coded (male)
• 10 m PUR кабель, 5‑контактный, A‑coded (male)
• Сборки M12 5‑pin female + PUR кабели (2 / 5 / 10 m)

Характеристики / Технические спецификации

• Тип: динамический 2‑осевой инклинометр (акселерометр + гироскоп)
• Модель: AKS-090-2-CA01-HK2-PW
• Интерфейс: CANopen (DS-410), стандарт 125 kBaud
• Диапазон: ±90°; Точность (INL): ±0,30°; Разрешение: 0,01°
• Динамическая точность: ±0,50°; Воспроизводимость / Гистерезис: ≤0,05°
• Время цикла: 5 ms; Время установления: 50 ms
• Питание: 9–30 VDC; Потребление ≤65 mA @10 V, ≤60 mA @24 V
• Разъёмы: 2 × M12, 5‑контактные, A‑coded (male + female)
• Корпус: литой алюминиевый сплав; Заливка: PUR; Защита: IP68 / IP69K
• Температурный диапазон: -40 °C … +75 °C (рабочая); Хранение: -40 °C … +85 °C
• Удары / вибрации: ≤100 g; 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)
• MTTF: 260 лет @40 °C; Сертификации: CE, E1
