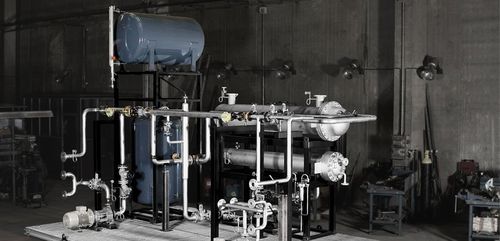

Расширительный бак D-2 1 1 0

Наши расширительные баки спроектированы и изготовлены в соответствии с конструкторскими нормами Ad Merkblätter и ASME Section VIII, Division I U Stamp. В обычном исполнении эти баки подключаются к баку для сбора теплоносителя без давления. Объем этих расширительных баков зависит от трех факторов: типа теплоносителя, температуры в контуре и общего объема системы. Проконсультируйтесь с нашим инженерным отделом для правильного определения объема бака. Наши баки оснащены сигнализатором уровня, подключенным к шкафу управления нагревателем, который подает сигнал общей остановки при недостаточном уровне. Он также оснащен боковым визуальным уровнем на магнитном листе, который легко виден из любой точки. Эти баки также оснащены всеми сопутствующими приборами, клапанами и трубками и поэтому готовы к сборке. При отсутствии азотного давления, как правило, мы рекомендуем устанавливать их на высоте около 2 метров над самой высокой точкой объекта. Расширительные баки Pirobloc также оснащены предохранительным клапаном для слива, ведущего в сборный резервуар, клапаном прерывания вакуума и еще одним дренажным клапаном. Объем расширительного бака зависит от общего объема контура отопления мазутного контура, рабочих температур и типа используемой жидкости. Технические характеристики Основные характеристики Горизонтальная конструкция Расчетное давление: 10 бар Температура: 260 ° C Материал изготовления расширительных баков - ASTM A 516 Gr. 60 Общая толщина коррозии 3 мм. Они имеют люк 150 фунтов 24 дюйма и забор азота для разгерметизации и инертизации контура. В комплект поставки входят все регулирующие клапаны и датчики давления для раздельного регулирования. Опции Герметизация азотом Теплоизоляция Версия ATEX
