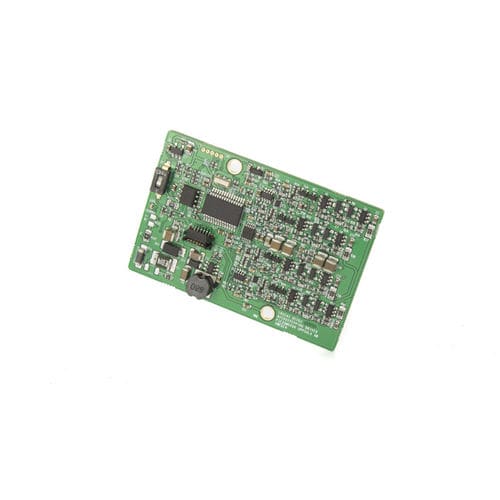

Многоосный контроллер движения PMD401

DCдля позиционированияOEM

контроллер PMD401 -разрешение нанометра -управление в замкнутом контуре -режим Открыть контур -режим водохранилища -Платы с возможностью установки для многоосевой работы малый форм-фактор -Усилитель-ведомый усилитель к внешнему контроллеру движения через SPI-интерфейс -Субнанометрическое разрешение на двигатель Piezo LEGS® - Входы/выходы общего назначения - максимум 4 входа и 3 выхода - Входы/выходы общего назначения - максимум 4 входа и 3 выхода Спецификации TypeValueNote Количество осей1 Поддержка нескольких осейПоддержка нескольких осейПрисоединители могут быть RS485-цепочными для нескольких осей Истинное управление скоростьюНет Только ступенчатая скорость контролируется Разрешение 8192 микрошагаПолный шаг около 5 мкм делится на 8192 шага Максимальная ступенчатая ставка (Полная ступенчатая частота - Гц) 1500Общаясь на двигателе Поддерживаемые энкодерыQuadratureABZ, подсчет 20 МГц SSI8-30 бит, 330 или 130 кбит/с Биты BiSS18/26/32, 330 кбит/с Связь с хостомДвухпроводной RS485Комманды отправляются в формате ASCII, 115.2 Кбит/с (n81) СервоинтерфейсSPI16 бит (подписан), макс. 15 Мбит/с Общий ввод/вывод 4Зависит от типа энкодера и использования концевых выключателей 3 из Штекерный разъем6-полюсный, ERNI MicroStac 114711GND, 48 В, RS485 Разъем двигателя5-полюсный, разъемы JST SM05B-SRSS-TBTwo, параллельное соединение Коннектор энкодера/водохранилища6-полюсный, JST SM06B-SRSS-TBI Вход для датчиков или сервоинтерфейс SPI Конечный выключательYesInput для внешних концевых выключателей Коммуникационный разъем3-полюсный, JST SM03B-SRSS-TBI Вход для RS485, или используйте разъем стекирования Разъем питания2-полюсный, JST SM02B-SRSS-TBI вход для питания 48 В, или разъем для штабелирования пользы Источник питания48 В пост. тока, 20 В48 В пост. тока ±5% Размеры59 x 39 x 9,2 мм
