Импульсный трансформатор 68200 Series
инкапсулированныйдля защитыдля электросети

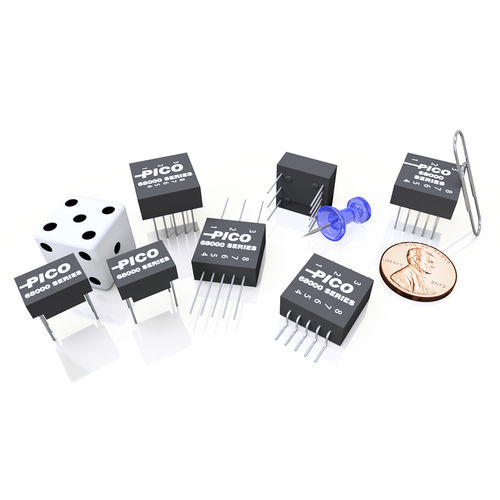

Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети - изображение - 2
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети - изображение - 3
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети - изображение - 4
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети - изображение - 5
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети - изображение - 6
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети - изображение - 7
Импульсный трансформатор - 68200 Series - Pico Electronics - инкапсулированный / для защиты / для электросети - изображение - 8
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Тип
импульсный
Конструкция
инкапсулированный
Применение
для защиты, для электросети, для электроники, для применения в железнодорожной отрасли, для телекоммуникации, для блока сбора данных, для печатной платы, для датчика
Электрические спецификации
монофазовый, низкого напряжения, с высокой частотой
Монтаж
вставляемый, для печатной платы, штекерный, для монтажа в стену
Стандарт
RoHS, ANSI, TÜV, MIL-STD
Другие характеристики
для защиты, для безопасности, управляющий, компактный, из эпоксидной смолы, с выключением, с изоляцией, вторичный, пламестойкий, соединения, низкопрофильный, для возбуждения, AC, с вакуумной пропиткой, на заказ, с множественной обмоткой, сигнала, для резки
Электрическая мощность

МАКС.: 2,5 W

МИН.: 0,1 W

Первичное напряжение

МАКС.: 27 V

МИН.: 1 V

Вторичное напряжение

МАКС.: 85 V

МИН.: 1 V

Первичный ток

МАКС.: 90 000 mA

МИН.: 10 mA

Вторичный ток

МАКС.: 30 000 mA

МИН.: 10 mA

Частота

МАКС.: 1 000 kHz

МИН.: 75 kHz

Описание

Импульсные трансформаторы Pico серии 682xx разработаны в соответствии со стандартами QPL MIL-PRF-21038/27. Эти устройства строго соответствуют стандарту MIL-PRF-21038. Компания Pico является поставщиком деталей MIL-PRF-21038/27 -01 и 31. Трансформаторы серии 682xx имеют высокий входной импеданс от 75 кГц до 1 МГц в диапазоне температур от -55C до +130C. Эти трансформаторы имеют максимальный 20-процентный спад, а перегрузка составляет не более 1 В. Отклонение общей моды (CMR) составляет более 45 дБ. Эти трансформаторы рассчитаны на напряжение 100 В в секунду от первичной до вторичной обмотки, заключены в эпоксидную оболочку и достигают уровня MSL 3. Как всегда, Pico предлагает минимально возможную упаковку с высокой надежностью. Мы являемся производителем QPL и можем проводить испытания этих трансформаторов по уровням M и T стандарта MIL-PRF-27. Характеристики Чрезвычайная устойчивость к ударам, толчкам и вибрации Изготовлены в соответствии со стандартом MIL-PRF-27, класс S, класс 5 Высокая надежность для космических и критически важных приложений Ультраминиатюрные размеры и минималистичный дизайн Опции Критерии отбора и квалификации в соответствии с летным стандартом Полное соответствие RoHS или исключение 7(a) Изменения механической конструкции и электрических характеристик Индивидуальная новая конструкция и параметры

---
