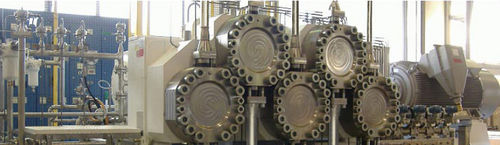

Технологический диафрагменный трехцилиндровый насос представляет собой возвратно-поступательный плунжерный насос с фиксированным ходом, в котором рабочая жидкость перемещается диафрагмой, приводимой в движение промежуточной жидкостью.
Возвратно-поступательное движение плунжера перемещает масло, находящееся во внутреннем резервуаре насоса, которое, в свою очередь, перемещает диафрагму, расположенную в передней части насоса. Рабочая жидкость всасывается и нагнетается посредством знакопеременного изгиба диафрагмы, что позволяет избежать контакта рабочей жидкости с другими частями насоса и атмосферой.
Технологические диафрагменные насосы являются версией возвратно-поступательных плунжерных насосов серии TITANO и PTO/PQO/PSO и используют стандартные приводные и гидравлические части с диафрагмами с гидроприводом.
Это решение позволяет работать с любыми взрывоопасными жидкостями и может быть использовано в случае, когда должны быть соблюдены нормы по охране окружающей среды и когда решение «герметичный плунжер» не допускается в проекте.
Кривошипно-шатунный механизм
Приводная часть та же, что и широко используемая в возвратно-поступательных плунжерных насосах серии Titano и PTO/PQO/PSO, изготовленных по стандарту API 674.
Гидравлическая часть
Серия разработана с использованием двойных диафрагм с гидравлическим приводом с промежуточной предохранительной камерой.
Ниже приводится перечень основных технических решений, используемых в конструкции гидравлической части:
Запатентованная геометрия DELTA конструкции гидравлической части, которая обеспечивает:
сведенные к минимуму габаритные размеры и вес насоса
