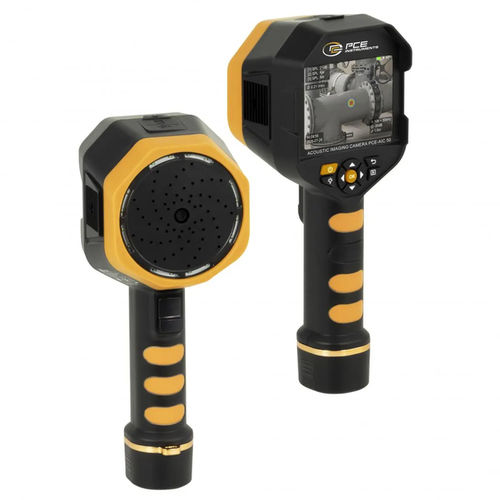

Акустическая камера PCE-AIC 50

с системой микрофоновдля исследований и разработокдля контроля процесса

Описание Акустическая камера PCE-AIC 50 — измерительная система для быстрой и надежной локализации источников звука и обнаружения утечек сжатого воздуха, газа и вакуума. Оснащена матрицей из 64 MEMS‑микрофонов, оптикой высокого разрешения и программным обеспечением для анализа, что обеспечивает точную акустическую визуализацию в промышленных условиях. Комбинация акустической и оптической съёмки позволяет визуализировать и документировать звуковые события в реальном времени.

Функции и области применения Устройство захватывает сигналы в диапазоне 2 kHz — 100 kHz, покрывая слышимый и ультразвуковой диапазоны. Диапазон обнаружения примерно от 0,3 м до 50 м. Типичные области применения: профилактическое обслуживание, промышленные инспекции, мониторинг состояния станков и установок, локализация утечек воздуха/газа/вакуума, обнаружение частичных разрядов, поиск неисправностей механических компонентов и анализ источников шума в производстве, энергетике, инженерии зданий и научных исследованиях.

Видео / запись / передача Встроенная память (8 ГБ) с возможностью расширения Micro‑SD до 512 ГБ. Возможность формирования и сохранения отчетов анализа прямо на устройстве. Поддержка Wi‑Fi (2,4 ГГц и 5 ГГц) для беспроводной передачи изображений и удобной передачи данных.

Особенности

• 64‑канальная цифровая матрица MEMS‑микрофонов для точной локализации источников звука
• Частотный диапазон: 2 kHz — 100 kHz
• Диапазон обнаружения: 0,3 м — 50 м
• Частота кадров изображения ≥ 25 FPS для акустической визуализации
• Встроенная оценка утечки газа и скорости утечки
• 12 МП камера с углом обзора 72°, фиксированный фокус 3,9 мм
• Память: слот TF/Micro‑SD до 512 ГБ
• Беспроводная передача изображений (WLAN 802.11a/b/g/n/ac)
• Резьба для штатива 1/4"

Технические характеристики Общие технические данные:
Каналы: 64
Частота: 2 ... 100 kHz
Тип дисплея: LCD
Размер дисплея: 3.5 дюйма
Разрешение дисплея: 640 x 480
Носитель: Micro‑SD карта
Объём памяти: 8 ГБ (расширяемый до 512 ГБ)
Интерфейсы: USB‑C, Wi‑Fi
Беспроводные стандарты: 802.11a/b/g/n/ac
Чувствительность датчика: -26 ±1 dBFS
Разрешение камеры: 640 x 480
Резьба штатива: 1/4"
Угол обзора (FOV): 72° ±3°
Цветовые палитры: Rainbow, Iron Red, White Hot
Датчики: MEMS‑микрофоны
Размер пикселя: 12 µm
Частота кадров: 25 fps
Фокусное расстояние: фиксированное 3.9 mm
Диапазон обнаружения: 0,3 ... 50 m
Языки меню: немецкий, английский (GB), английский (US), испанский, китайский, русский, французский, итальянский, тайский, польский, чешский, турецкий, корейский, финский, японский, шведский, bahasa
Класс защиты (устройство): IP52
Питание: 5 V DC (USB‑C)
Аккумулятор: 2 x 3.7 V Li‑ion пакета
Ёмкость: 5000 mAh
Энергия: 18.25 Wh
Условия эксплуатации: -20 ... 55 °C, 10 ... 95 % относительной влажности
Условия хранения: -30 ... 65 °C, 10 ... 95 % относительной влажности
Габариты (Д x Ш x В): 245 x 95 x 80 mm
Вес: 425 g

Комплектация

• 1 x Акустическая камера PCE-AIC 50
• 2 x съёмных литиевых аккумулятора
• 1 x зарядный кабель USB Type‑C
• 1 x транспортный кейс
• 1 x руководство по эксплуатации
