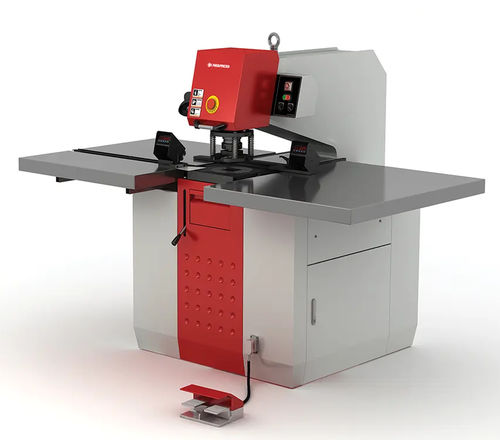

Автоматический пробивной пресс HPM-63S

гидравлическийдля листапробивка отверстий

Введение
PAYAPRESS HPM-63S — автоматический однооператорный станок для пробивки и вырубки в листовом металле, предназначенный для точного пробивания отверстий, вырубки углов и формирования вентиляционных решёток на панелях, распределительных щитах, деталях лифтов и корпусах вытяжных устройств. Двухсторонняя гидросистема 16 тонн (200 бар) приводит в действие пуансоны и вырубки на стали до 2 мм через глубину зева 63 см. Массивная рама около 1 200 кг и регулируемый ход 70 мм обеспечивают стабильную и повторяемую работу. Лазерный центрир и опционные цифровые индикаторы позиции ускоряют и упрощают точную установку заготовки.

Управление оператора и позиционирование

• Простая, удобная панель управления для работы одним оператором.
• Опционный цифровой индикатор для отображения позиции по осям X и Y.
• Ручной фиксатор оси Y для последовательной перфорации без повторной установки листа.
• Каждая ось имеет фиксированную точку HOME (X — в крайнем правом положении; Y — в конце хода), определяется индуктивным датчиком для воспроизводимого расположения отверстий.

Пуансоны и инструмент
Система матриц модульная: комплект разделён на заменяемые элементы (пуансон, матрица, соединители, фиксирующая гайка), что позволяет менять только изношенную часть и снижать расходы на оснастку. Распространённые типы матриц:

• Круглые матрицы — отверстия до Ø34 мм для сигнальных ламп, винтов от M4 и ввода кабелей
• Малые квадратные матрицы (7×7, 9×9, 15×15 мм) — альтернатива винтам и зажимам
• Квадратная матрица 22×22 мм — исторический стандарт для щитов (поставляется по запросу)
• Матрицы для миниатюрных предохранителей — иногда выполняются с запасом для учёта толщины краски
• Пряморежущая квадратная матрица — экономичная альтернатива для параллельных разрезов
• Матрица 92×92 мм для амперметров — популярный индивидуальный инструмент
• Матрицы для выдавливания (зенковка) — формируют выступы для зазора монтажа или соединения панелей
• Матрицы для замков — Siemens-тип, кейс-тип, Mito-тип
• Матрицы вентиляционных жалюзи — двух- и трёхрядные варианты, выравниваются по опорным меткам
• Матрицы для вырубки углов — простая вырубка (стандарт до 50 мм), вариант с двойным сгибом и полностью индивидуальные решения

Зачем выбирать этот станок
HPM-63S объединяет операции пробивки, вырубки, обработки углов и вентиляции в одном компактном устройстве. Модульная система матриц, низкие затраты на оснастку и простота управления делают его подходящим для производства панелей и распределительных щитов. При необходимости может работать в связке со специализированной машиной для формирования углов.

Дополнительные функциональные элементы

• Лазерный центрир для точного позиционирования отверстий
• Быстрая смена матриц для ускорения переналадки
• Кнопка аварийной остановки для безопасности оператора
• Опциональные цифровые индикаторы X/Y и ручной фиксатор оси Y для серийной перфорации

Технические характеристики

• Модель: HPM-63S
• Функция: пробивка и вырубка в листовом металле (однооператорная)
• Усилие пробивки: 16 тонн (гидравлика двойного действия)
• Рабочее давление: 200 бар
• Макс. толщина материала: до 2 мм (углеродистая сталь, конструкционная сталь, нержавейка)
• Глубина зева: 63 см
• Ход пуансона: 70 мм регулируемый
• Вес рамы / стабильность: около 1 200 кг
• Номинальное напряжение: 380 V AC
• Общая мощность: 3 кВт
• Частота: 50 Hz
• Ёмкость гидравлического масла: 30 L
• Макс. размеры матриц: Ø133 мм (круглые) — 130 × 110 мм (квадратные)
• Макс. диаметр круглого отверстия: до 34 мм
• Макс. рабочая ширина / подача листа: 1 200 мм
• Требуемое число операторов: 1
