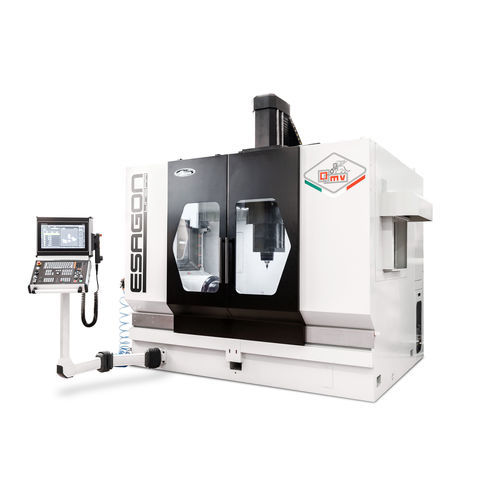

Обрабатывающий центр 3-5 осей ESAGON

вертикальныйдля сталидля алюминия

Обзор
ESAGON — конфигурируемый портальный фрезерный центр на 3 или 5 осей, разработанный для обеспечения высокой точности, динамики и качества поверхности при высокоскоростной обработке. Оснащён линейными моторами на всех осях, что обеспечивает плавные, отзывчивые и не изнашивающиеся перемещения. Машина подходит для задач, требующих трёхмерной точности, производительности и гибкости в аэрокосмической отрасли, при изготовлении пресс-форм и в прецизионной механике.

Основные характеристики

• Архитектура: портальная конструкция, конфигурируемая на 3 или 5 осей
• Приводы: линейные двигатели на всех осях
• Стол: поворотный (120 rpm) и наклонный (60 rpm) столы, приводимые в действие торковыми моторами
• Конструкция: моноблочная литая чугунная станина; суппорт расположен в конструкции "box-in-box" из специального ультралёгкого сплава
• Полностью закрытый кожух и компактная конструкция для защиты от стружки и охлаждающей жидкости при хорошей обзорности рабочей зоны
• Широкие возможности паллетизации и интеграции с системами гибкого производства
• Архитектура обеспечивает высокую доступность и применима как в автоматизированных линиях, так и в средах, ориентированных на качество
• Отсутствие необходимости в фундаментах (возможна установка без специализированного фундамента)

Функциональные элементы

• Моноблочная конструкция станины с интегрированным рабочим столом
• Конструкция колонна/салазки/суппорт в исполнении box-in-box
• Приводы осей на линейных моторах
• Универсальные варианты оснастки рабочей зоны
• Возможность паллетизации
• Отсутствие необходимости в фундаменте

Документация
Брошюра доступна (по запросу у производителя/поставщика).

Характеристики / технические данные

• Продольный ход: 1 200 мм
• Поперечный ход: 750 мм
• Вертикальный ход: 700 мм
• Подачи: 0 ÷ 120 000 мм/мин
• Шпиндель: до 37 кВт • 117 Нм • 27 000 об/мин
• Конус шпинделя (стандарт): HSK-63A
• Опции конуса шпинделя: HSK-50E • HSK-63A • ISO30 • ISO40 • NIKKEN NC5-46
• Поворотный стол: 120 rpm (вращение) / 60 rpm (наклон)
• Тип конструкции: моноблочная чугунная станина; суппорт box-in-box из ультралёгкого сплава
• Типичные области применения: аэрокосмическая промышленность, пресс‑формы, прецизионная механика, энергетика, космическая отрасль, автомобилестроение и общий машиностроительный сектор
• Производитель, указанный в карточке товара: O.M.V. (Officine Meccaniche Venete S.p.A.)
