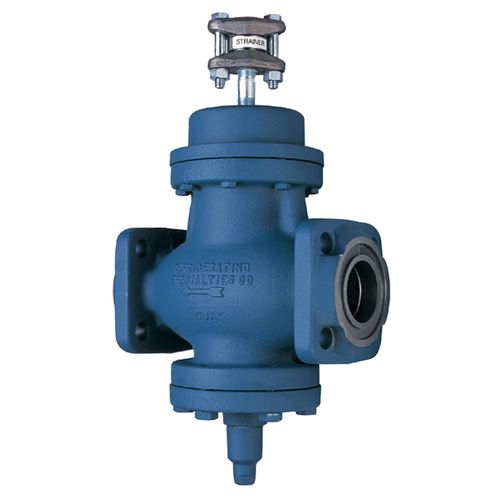

Поршневый клапан S9 series

с ручным управлениемдля газадля холодильной системы

Клапаны S9A и S9W предназначены для быстрого и полного открытия или закрытия в условиях, которые делают обычные электромагнитные клапаны ненадежными или непригодными. Для открытия клапана S9 не требуется минимальный перепад давления, что делает его идеальным для некоторых применений. S9A и S9W - это мощные газовые клапаны, подходящие для аммиака и других хладагентов, некоторых масел и других жидкостей, разрешенных для использования в холодильной технике. Они представляют собой полустальные клапаны с пилотным управлением. Клапаны могут быть открыты с помощью штока ручного открывания для обслуживания или в случае отключения электричества. Клапаны типов S9A и S9W имеют пилотное управление, но для работы клапана используется внешний источник газа более высокого давления, поэтому для его открытия не требуется минимальный перепад давления. Внешнее давление газа для типа S9A должно быть не менее 0,69 бар (10 psi), а для S9W - 0,71 бар (10 psi) выше внутреннего давления в клапане, чтобы обеспечить положительное открытие. Этот клапан нормально закрыт. Это двухпозиционные клапаны, в которых давление газа конденсатора действует на поршень для открытия и на сильную пружину для закрытия. Притертое седло в верхней части поршня предотвращает утечку конденсата вокруг поршня на всасывающую сторону клапана. Сдвоенный электромагнитный клапан служит для подачи давления конденсаторного газа на поршень при открытии и для стравливания этого давления во всасывающую линию при закрытии клапана. Для управления этими двумя пилотными электромагнитными клапанами можно использовать однополюсный двухпозиционный термостат или реле. Особенности и преимущества: - Низкий перепад давления для работы при низких температурах - Возможность установки в вертикальном или горизонтальном положении - Возможность ручного открывания
