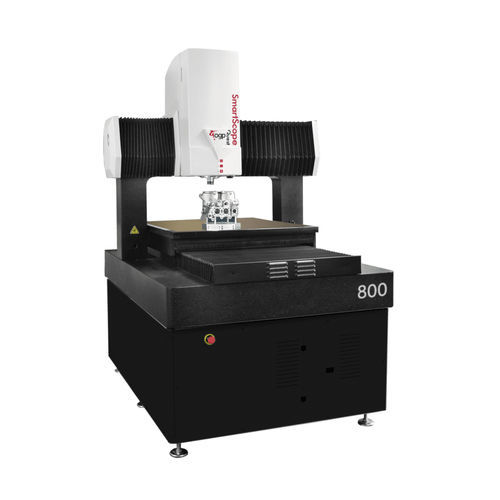

Машина для трехмерных измерений портальный SmartScope® Quest™ 800
для крупных деталейс несколькими датчикамиоптическая

машина для трехмерных измерений портальный
машина для трехмерных измерений портальный
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Вид конструкции
портальный
Применение
для крупных деталей
Тип зондирования
с несколькими датчиками, оптическая
Ход Х

790 mm (31 in)

Ход Y

815 mm (32 in)

Ход Z

300 mm, 400 mm (12 in)

Описание

SmartScope® Quest™ 800 - чрезвычайно точная система измерения координат напольной модели, включающая сканирующий зонд, контактный зонд, микрозонды и запатентованный лазер TeleStar® Plus TTL для универсальности и точности. Quest 800 с его обширным измерительным объемом 790 x 815 x 300 мм XYZ (и доступным 400 мм Z-перемещением) предназначен для измерения очень больших деталей. Массивная гранитная платформа опирается на прочную стальную опорную конструкцию, а конструкция моста ограничивает движение измеряемой детали по оси Y, обеспечивая стабильность измерений. Quest 800 предлагает: Точная видеометрология - Телецентрическая оптика TeleStar® с зумом 10:1 для высочайшего уровня оптических характеристик Превосходное освещение для наилучших видеоизмерений - стандартный профильный свет, коаксиальный поверхностный свет и свет SmartRing™ освещают детали со всех углов многосенсорное измерение размеров Универсальность мультисенсорных измерений - опциональный контактный датчик, внеосевой лазер DRS™, внеосевой интерферометрический лазер TeleStar TTL, микрозонды, непрерывный контактный сканирующий датчик SP25, моторизованная измерительная головка PH10, а также поворотные индексаторы для 4-й и 5-й осей Оптика Стандартная 10:1 AccuCentric® TeleStar® с автокомпенсацией, телецентрический зум, моторизованный; магический диапазон 0,8x - 8x, с возможностью калибровки до 10 положений; объектив 1,0x Дополнительно Проектор фокусной сетки: Светодиодный источник Сменные объективы: 0.45x, 0.5x, 2.0x, 4.0x Лазерные линзы: 0.45x, 0.5x, 2.0x, 4.0x Освещение Запатентованный сервоприводный высокоэффективный монохроматический подступенчатый профиль, светодиодная коаксиальная TTL поверхность, 8 секторов/6 колец SmartRing™ LED

---
