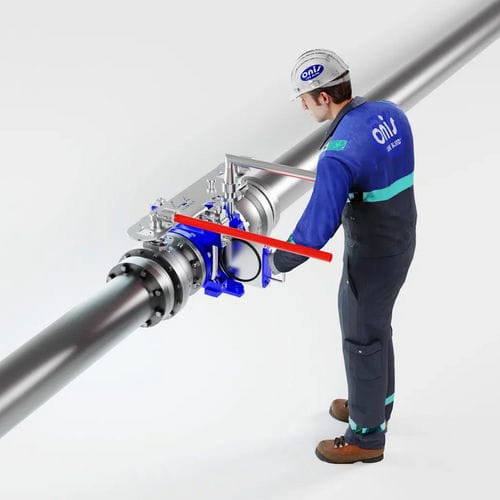

Устройство с Двусторонней Отсечкой с Функцией Сброса Давления и Перекрытием (D3B) – это решение для надёжного абсолютного перекрытия трубопроводов, реализованное в одном устройстве, которое включает в себя один запорный кран на входе, одно быстродействующее механизированное стационарное устройство и один запорный кран на выходе. Механическая связь между устройством перекрытия и кранами предотвращает любое срабатывание устройства перекрытия в случае, если краны находятся в открытом положении, то есть отсутствует риск срабатывания устройством, находящимся под давлением. Это запатентованное предохранительное устройство было разработано для устранения операционных рисков, связанных с человеческим фактором при работе в стеснённых и критических условиях эксплуатации.
Шаровые краны на входе и выходе присоединены к фланцам Механизированного Стационарного Отсечного Устройства ONIS.
Дренажные / вентиляционные порты выполнены непосредственно в стенках фланцев Механизированного Стационарного Отсечного Устройства ONIS.
Механическая блокировка позволяет оператору не открывать трубу в атмосферу, если шаровые краны не были полностью перекрыты.
Например: Среда проходит через оборудование
Для перекрытия трубопровода действуйте следующим образом:
Закройте краны на входе и выходе
Откройте дренажные / вентиляционные порты для сброса давления и слива возможно оставшейся жидкости из пространства между двумя кранами, которое занимает минимально возможный объём в силу конструкции устройства.
Переключите устройство механической связи.
Продолжайте выполнять операции на устройстве перекрытия ONIS,
