Мост Уитстоуна в линейном кондиционере сигналов
- Широкий диапазон переключаемых входов и выходов
- Изоляция входов/выходов
- Встроенное возбуждение 5 В или 10 В
- 8 переключаемых диапазонов входов от 0,5 до 4 мВ/В при возбуждении 10 В
- Выходы: 4-20 мА, 12 мА Ноль ±8 мА, ±5 В, ±10 В, 0-5 В, 0-10 В
- Прочный корпус из нержавеющей стали, защита IP65
- Выходные сигналы могут передаваться на гораздо большие расстояния, чем милливольтовые сигналы

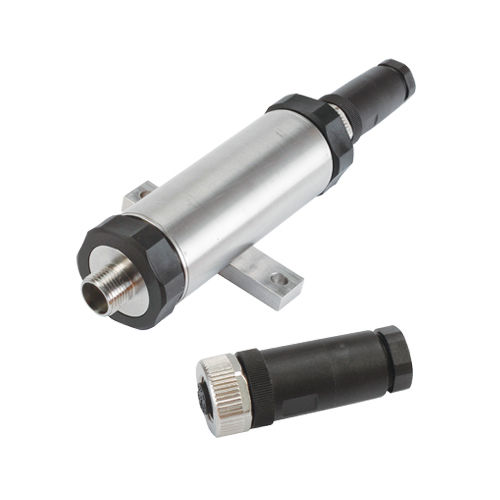

Поточный преобразователь сигналов OMEGA IN-UVI помещен в прочный корпус из нержавеющей стали. Мостовой входной преобразователь подает на датчик высокорегулируемое напряжение возбуждения 5 или 10 В и преобразует милливольтовый сигнал датчика в сигналы 0 - 5, 0 - 10, ±5, ±10 В постоянного тока или 4 - 20, 12 ± 8 мА.
Особенности IN-UVI включают широкий диапазон регулировки нуля и изолированное шунтовое калибровочное реле для быстрой настройки в полевых условиях. Все выходные параметры и напряжения возбуждения выбираются переключателем.
Технические характеристики
Напряжение питания: от 22 до 32 В постоянного тока, изолировано от выхода
Входной ток: 90 мА максимум (должен быть способен обеспечить ток 200 мА)
Выходное напряжение: ±5 вольт, ±10 вольт при 2 мА максимум
Выходное сопротивление: 60 Ом
Шум: 10 мВ от пика до пика @ 3 мВ/В в режиме напряжения (10 В пост. тока) 20 мкА от пика до пика в режиме тока
Изоляция входа от выхода: 500 В пост. тока
Емкость: 0.022 мкФ
Сопротивление: 100 MΩ
Защита от короткого замыкания: Да +выход на -выход
Токовый выход: 4-20 мА, 12 мА нулевой ±8 мА выходы, выбираемые переключателем
Максимальное сопротивление нагрузки: 700 Ω при 20 мА
Время отклика: 200 мкс (от 0 до 63%)*
Напряжение возбуждения: 5 или 10 В, выбирается переключателем
Макс. Ток: 30 мА @ 10 В пост. тока
Диапазон входных сигналов датчика: 0.5 мВ/В - 4 мВ/В с шагом 0,5
Калибровка шунта: Да; активируется дистанционно
---
